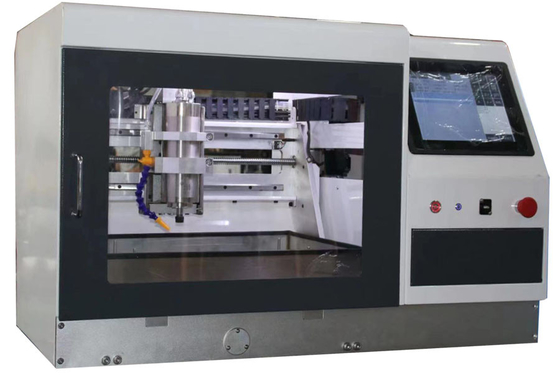

เครื่องทำตัวอย่างรูปทรงดัมเบลอัตโนมัติ ความหนา 1-50 มม./ ต้นแบบการควบคุมตัวเลข

เครื่องทำตัวอย่างรูปร่างดัมเบลอัตโนมัติ 1-50 มม. ตัวอย่างความหนา / ต้นแบบการควบคุมจำนวน

WZY-4030A ต้นแบบการควบคุมตัวเลขใช้เพื่อสร้างบล็อกทั้งหมดหรือเส้นโค้งสำหรับการตรวจจับวัสดุบนวัตถุดิบที่ไม่ใช่โลหะ ซึ่งสามารถแปรรูปดัมเบล สี่เหลี่ยม เส้นโค้งกลม นอกจากนี้ยังสามารถประมวลผลช่องว่างสำหรับเส้นโค้งกระแทก สามารถกัดระนาบที่ไม่สม่ำเสมอให้แบนราบ จาน

ใช้เทคโนโลยี CNC เพื่อควบคุมระบบเชื่อมโยงสามแกนผ่านตัวควบคุมโปรแกรม ขับเคลื่อนมอเตอร์แกน XYZ และเสริมด้วยมอเตอร์สปินเดิลความเร็วสูงเพื่อสร้างระบบการตัดเฉือนที่มีความแม่นยำสูง เพื่อให้เกิดการประมวลผลของตัวอย่างกราฟิกต่างๆ

กราฟิก Proctable:

1. เส้นโค้งดัมเบล:

รองรับการผลิต spline ดัมเบลมาตรฐานเกือบทั้งหมดโปรแกรมกราฟิกดัมเบลถูกสร้างขึ้นในซอฟต์แวร์ผ่านการประมวลผลการเลือกส่วนต่อประสานการทำงานโดยไม่ต้องให้ผู้ใช้เตรียมโปรแกรมการประมวลผล การดำเนินการนั้นง่ายและเรียนรู้ได้ง่ายผู้ผลิตสามารถติดต่อโปรแกรมรูปร่างพิเศษเพื่อปรับแต่งได้

2. เส้นโค้งสี่เหลี่ยม:

ที่พบมากที่สุดคือเส้นโค้งช็อก 80 * 10 เลือกการประมวลผลสี่เหลี่ยมผืนผ้าในซอฟต์แวร์ ป้อนความยาวและความกว้างของสี่เหลี่ยมผืนผ้าและพารามิเตอร์ที่จำเป็นอื่น ๆ สำหรับการประมวลผล

3. บล็อกตัวอย่างแบบกลม:

ที่ใช้บ่อยที่สุดคือบล็อกตัวอย่างทดสอบอุณหภูมิ Vicat แบบวงกลมเลือกการประมวลผลแบบวงกลมในซอฟต์แวร์ ป้อนเส้นผ่านศูนย์กลางของวงกลมและพารามิเตอร์ที่จำเป็นอื่นๆ ที่ต้องดำเนินการ

4. ตัดตรง:

สามารถควบคุมการตัดได้ด้วยตนเอง หรือสามารถใช้ฟังก์ชันการประมวลผลแบบเส้นตรงในโปรแกรมเพื่อรับรู้การตัดของแผ่นเพลทได้

5. การประมวลผลช่องว่าง:

คานรองรับหรือคานยื่นมักจะเปิดช่องว่างมาตรฐานเครื่องนี้มาพร้อมกับหัวกัดช่องว่างมาตรฐาน R0.1, R0.25 และ R1.00 ซึ่งสามารถสร้างช่องว่างสามประเภทที่ระบุในมาตรฐานบนร่องฟัน

6. การกัดแบบเรียบ:

วัสดุที่ผิดปกติสามารถกัดเป็นระนาบเรียบในซอฟต์แวร์ และป้อนความยาว ความกว้าง และความหนาของพื้นผิวการกัด

การกำหนดค่ามาตรฐานของอุปกรณ์:

1. การควบคุมหน้าจอสัมผัสของเครื่องควบคุมอุตสาหกรรมตระหนักถึงการเคลื่อนไหวเชิงเส้นการเคลื่อนไหวของปลั๊กและการประมวลผลอื่น ๆ

2. ล้อมืออิเล็กทรอนิกส์อุปกรณ์นี้เป็นอุปกรณ์มาตรฐานที่ติดตั้งวงล้ออิเล็กทรอนิกส์เพื่อให้สามารถปรับตำแหน่งแกนหมุนได้อย่างแม่นยำ

3. ไปที่อุปกรณ์มีดแกน Z เพื่อให้ได้แกน Z อัตโนมัติสำหรับมีด แม่นยำและประหยัดเวลาและความพยายาม

4. มาตรฐานพร้อมใบมีดเดี่ยว มีดกัดใบมีดคู่ และมีดฆ้อง เหมาะสำหรับการแปรรูปวัสดุที่หลากหลาย

5. กำหนดค่าด้วยเครื่องมือสองชนิด หนึ่งสำหรับแผ่นตรง แผ่นชนิดหลุม เหมาะสำหรับคลิปวัสดุรูปแบบต่างๆ

ฟังก์ชั่นเด่น:

1. ความแม่นยำในการตัดเฉือนสูง, ความเร็วที่รวดเร็ว

ประมวลผลเส้นโค้งหลายเส้นในคราวเดียวตัวอย่างเช่น ในการประมวลผลวัสดุชิ้นเดียวกัน ดัมเบล สี่เหลี่ยม กลม การประมวลผลเสร็จสมบูรณ์

2. ด้วยฟังก์ชั่นระบายความร้อนด้วยวัสดุวัสดุที่ร้อนและหลอมละลายระหว่างการแปรรูปสามารถทำให้เย็นลงได้โดยใช้น้ำหล่อเย็น

3. ฟังก์ชั่นการประมวลผลและการชดเชยคุณสามารถชดเชยข้อผิดพลาดที่วัสดุได้รับความร้อนขยายตัวและการตัดเฉือนถูกบีบอัด

พารามิเตอร์ทางเทคนิคหลัก:
