รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ISO 1167 เครื่องทดสอบความดันแบบไฮโดรสแตตติกและเครื่องทดสอบความแข็งแรงในการระเบิดที่มีหมวกท้ายปิดความ | ช่วงการทดสอบ: | 0-10MPA |
|---|---|---|---|
| ความแม่นยำ: | -1%~+2% | ช่วงอุณหภูมิทดสอบ: | 15~95℃ |
| ปลายแคป: | Φ 8-1800 มม. | แสดง: | จอแอลซีดี |
| เส้นโค้งทดสอบ: | ความดันเวลาและความดันอุณหภูมิ | การป้องกันความปลอดภัย: | แรงดันเกิน/อุณหภูมิเกิน |
| โหมดทดสอบ: | อัตโนมัติ | สื่อทดสอบ: | น้ำ |
| การสนับสนุนที่กำหนดเอง: | OEM | ใบรับรอง: | ซีอี, ไอเอสโอ |

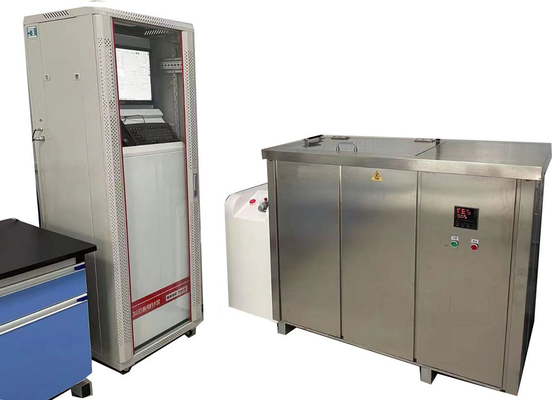

เครื่องทดสอบแรงดันไฮโดรสแตติกและความแข็งแรงในการแตกหัก ISO 1167 พร้อมฝาปิดปลายแบบซีลแรงดันสำหรับท่อพลาสติก
วัตถุประสงค์ของอุปกรณ์:
อุปกรณ์นี้ใช้เป็นหลักในการวัดระยะเวลาความทนทานต่อแรงดันไฮโดรสแตติกในระยะยาวและค่าแรงดันแตกหักทันทีของท่อพลาสติกและท่อคอมโพสิตต่างๆ โดยการใช้แรงดันน้ำที่เพิ่มขึ้นเรื่อยๆ กับท่อ จะจำลองสภาวะแรงดันที่ท่ออาจพบเจอในสภาวะการทำงานจริง เพื่อทดสอบความทนทานต่อแรงดันและความทนทานต่อการแตกหักของท่อ
ส่วนประกอบหลัก:
ระบบควบคุมแรงดัน:
ระบบนี้ควบคุมค่าแรงดันได้อย่างแม่นยำระหว่างการทดสอบ รวมถึงการตั้งค่า การปรับแบบไดนามิก และการรักษาพารามิเตอร์แรงดันให้คงที่ เพื่อให้แน่ใจว่าแรงดันจะคงอยู่ในช่วงที่กำหนดโดยมาตรฐานเสมอ เพื่อรับประกันความถูกต้องของผลการทดสอบอุปกรณ์สร้างแรงดัน:
ใช้ปั๊มแรงดันสูงเป็นแหล่งกำเนิดแรงดัน ซึ่งสามารถแปลงของเหลวแรงดันต่ำให้เป็นของเหลวแรงดันสูง เพื่อให้ได้ผลผลิตน้ำแรงดันสูงที่เสถียรสำหรับการทดสอบ
ถังตัวกลางอุณหภูมิคงที่:
ใช้ควบคุมอุณหภูมิของตัวกลางทดสอบ (โดยทั่วไปคือน้ำ) เพื่อให้แน่ใจว่าการทดสอบดำเนินการภายใต้สภาวะอุณหภูมิที่ตั้งไว้ล่วงหน้า—อุณหภูมิมีผลกระทบอย่างมากต่อประสิทธิภาพของท่อพลาสติก

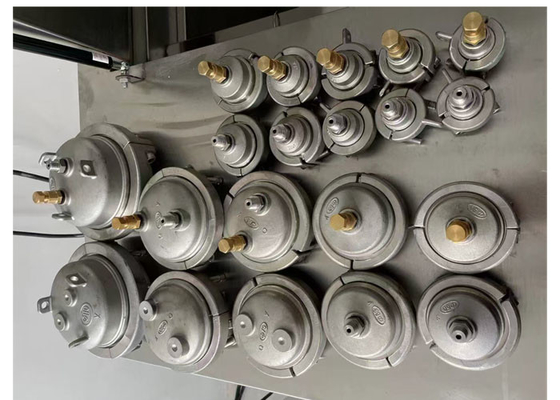

อุปกรณ์จับยึดชิ้นงานทดสอบ (ฝาปิดปลาย):
ใช้สำหรับยึดชิ้นงานท่อ เพื่อให้แน่ใจว่าจะไม่มีการเคลื่อนที่หรือการรั่วไหลของท่อระหว่างการทดสอบ จึงเป็นการรับประกันพื้นฐานสำหรับการดำเนินการทดสอบที่ราบรื่น
หน่วยประมวลผลข้อมูลอัตโนมัติ:
มีฟังก์ชันในการคำนวณข้อมูลการทดสอบและพิมพ์รายงานการทดสอบโดยอัตโนมัติ
ลักษณะผลิตภัณฑ์:
1. ควบคุมง่าย
มีหน้าจอสัมผัสหรืออินเทอร์เฟซ PC สำหรับตั้งค่าพารามิเตอร์การทดสอบ (แรงดัน อุณหภูมิ เวลา) ได้อย่างง่ายดาย
2. การออกแบบกะทัดรัดหลายแรงดัน
ใช้พื้นที่น้อยกว่า 1 ตร.ม. และมีระดับแรงดันสูงสุด 50 ระดับ (รวมถึงการจ่ายน้ำ)3. การจดจำชิ้นงานอัจฉริยะ
ตรวจจับขนาดและวัสดุของท่อ (เช่น PP-R, PE) โดยอัตโนมัติและปรับการทดสอบเพื่อความแม่นยำ
4. การควบคุมแรงดันที่ปรับให้เหมาะสม
ใช้อัลกอริทึมอัจฉริยะเพื่อสร้างโปรไฟล์แรงดันที่เหมาะสม (เช่น การเพิ่มขึ้นอย่างค่อยเป็นค่อยไป) สำหรับการทดสอบที่สมจริง
5. การปรับแรงดันที่แม่นยำ
อนุญาตให้ตั้งค่าแรงดันแยกกันสำหรับแต่ละช่องทดสอบ (เช่น 0.1–200 บาร์) ด้วยความแม่นยำสูง (±0.5%)
6. ส่วนประกอบที่ทนทาน
ลดการสึกหรอของวาล์วโซลินอยด์เพื่อการบำรุงรักษาที่น้อยที่สุดและการทำงานตลอด 24 ชั่วโมงทุกวัน
7. โครงสร้างทนทานต่อการกัดกร่อน
ชิ้นส่วนทั้งหมดที่สัมผัสกับน้ำทำจากสแตนเลสคุณภาพสูงเพื่อความทนทาน
8. หน้าจอหลายภาษา
รองรับหลายภาษา (อังกฤษ จีน ฯลฯ) เพื่อให้ใช้งานได้ทั่วโลก
9. การสอบเทียบขณะใช้งาน
ช่วยให้คุณสอบเทียบแรงดันระหว่างการทดสอบได้โดยไม่ต้องหยุด เพื่อให้ข้อมูลน่าเชื่อถือ
10. ความปลอดภัยต้องมาก่อน
มีระบบป้องกันทางไฟฟ้า กลไก และซอฟต์แวร์ (เช่น ปุ่มหยุดฉุกเฉิน การตรวจจับการรั่วไหล)
11. การแบ่งปันข้อมูลที่ง่ายดาย
ใช้โปรโตคอล TCP/IP เพื่อส่งข้อมูลไปยังคอมพิวเตอร์หรือคลาวด์แบบเรียลไทม์สำหรับการรายงาน
เป็นไปตามมาตรฐาน:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
| ข้อกำหนดความยาวอิสระ | ชิ้นงานท่อรีด |
| d | n และ ≥ 150 มม.ชิ้นงานประกอบพร้อมแรงดันไฮโดรสแตติก (ข้อต่ออาน)<315mm: ≥ 3nn และ ≥ 150 มม.dn และ ≥ 150 มม.dn และ ≥ 150 มม.ชิ้นงานประกอบพร้อมแรงดันไฮโดรสแตติก (ข้อต่ออาน) |
| d | n และ ≥ 150 มม.ชิ้นงานประกอบพร้อมแรงดันไฮโดรสแตติก (ข้อต่ออาน)<50mm: 3nn และ ≥ 150 มม.dn และ ≥ 150 มม.ชิ้นงานประกอบพร้อมแรงดันไฮโดรสแตติก (ท่อสองส่วน) |
| ≥ 3 | dn และ ≥ 150 มม.dn และ ≥ 150 มม.dn และ ≥ 150 มม.ชิ้นงานประกอบพร้อมแรงดันไฮโดรสแตติก (พร้อมข้อต่อ) |
| ≥ 2 | dn และ ≥ 150 มม.dn และ ≥ 150 มม.dn และ ≥ 150 มม.ชิ้นงานประกอบพร้อมแรงดันไฮโดรสแตติก (ข้อต่ออาน) |
| ≥ 100 มม. | ชิ้นงานประกอบที่ไม่มีแรงดันไฮโดรสแตติก |
| = | dn และ ≥ 150 มม.พารามิเตอร์ทางเทคนิค: |
| XGY-10C | ช่วงเส้นผ่านศูนย์กลาง | |
| Φ8 -1800 มม. | สถานี3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ฯลฯ สามารถปรับแต่งได้ | |
| โหมดควบคุม | ไมโครคอนโทรล, ควบคุมด้วยพีซีอุตสาหกรรม | |
| โหมดแสดงผล | จอสี LCD พีซีอุตสาหกรรม | |
| โหมดจัดเก็บ | จัดเก็บด้วยพีซี | |
| โหมดพิมพ์ | เอาต์พุตเครื่องพิมพ์สี | |
| แรงดันทดสอบ | ช่วงแรงดัน | |
| 0.1-10MPa | ความแม่นยำในการควบคุม | ±1% |
| ความละเอียดในการแสดงผล | ช่วงตัวจับเวลา | |
| ช่วงการทำงาน | 5%~100%FS | |
| ข้อผิดพลาดในการบ่งชี้ | ±1% | |
| ตัวจับเวลาทดสอบ | ช่วงตัวจับเวลา | |
| 0~10000 ชม. | ความแม่นยำของตัวจับเวลา | ±0.1% |
| ความละเอียดของตัวจับเวลา | 1 วินาที | |
| กำลังไฟ | 380V 50Hz สามเฟส สี่สาย 1.5KW | |
| รุ่นฝาปิดปลาย | จาก Φ8 ถึง 1800 มม. | |
| ขนาดถังน้ำ | ตามขนาดท่อช่วงอุณหภูมิ15-95℃ขนาด (สามสถานี) | |
| 715×625×1700(มม.) หรืออื่นๆ | การสนับสนุนและบริการ: | |
| เครื่องทดสอบแรงดันไฮโดรสแตติก เครื่องทดสอบแรงดันไฮโดรสแตติกท่อพลาสติก | การสนับสนุนทางเทคนิคและบริการ | |
| เราให้การสนับสนุนทางเทคนิคสำหรับเครื่องทดสอบแรงดันไฮโดรสแตติก ทีมสนับสนุนทางเทคนิคที่มีประสบการณ์ของเราสามารถให้บริการ: |
การติดตั้งและตั้งค่าเครื่องจักร |
|
การอัปเดตและอัปเกรดซอฟต์แวร์
คำถามที่ 2: วัตถุประสงค์ของเครื่องทดสอบแรงดันไฮโดรสแตติกท่อพลาสติกคืออะไร?
คำตอบที่ 2: เครื่องทดสอบแรงดันไฮโดรสแตติกท่อพลาสติก ใช้ทดสอบแรงดันไฮโดรสแตติกและความแข็งแรงในการแตกหักของท่อพลาสติก
คำถามที่ 3: เครื่องทดสอบแรงดันไฮโดรสแตติกสามารถทดสอบส่วนประกอบและวัสดุประเภทใดได้บ้าง?
