| ชื่อสินค้า: | เครื่องทดสอบสากลแบบไฮดรอลิกสำหรับการเชื่อมเหล็กยึดเหล็ก, ขดลวดและการทดสอบโค้งแรงดึงที่ถอดออกได้ | รุ่น: | WAW-1000G |
|---|---|---|---|
| โครงสร้าง: | 6 คอลัมน์ | วิธีควบคุม: | คู่มือ & อัตโนมัติ |
| โหลดสูงสุด: | 1,000KN | สูงสุด พื้นที่ทดสอบความตึงเครียด: | 700 (สามารถปรับแต่งได้) |
| พื้นที่ทดสอบการบีบอัดสูงสุด: | 600 มม. (สามารถปรับแต่งได้) | ช่วงโหลด: | ± 1%-100% FS |
| มิเตอร์ขยายอิเล็กทรอนิกส์: | 10/50 | ระดับตัวอย่างกลม: | φ13 ~ φ60mm |
| ช่วงการหนีบชิ้นงานแบบแบน: | 0-30มม | วิธีการหนีบ: | การหนีบไฮดรอลิก |

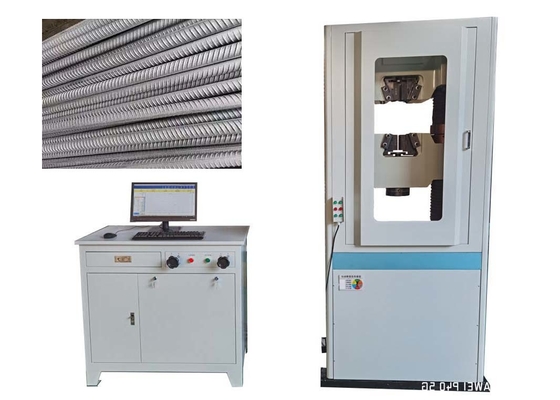

เครื่องทดสอบแรงดึงอเนกประสงค์แบบไฮดรอลิกสำหรับเหล็กเสริมเชื่อมได้ - การทดสอบแรงดึงของแท่ง, ขดลวด และการคลายขดลวด
หลักการทำงาน:
เครื่องจักรหลักใช้โครงสร้างแบบหกเสาพร้อมเสาสี่ต้นและสกรูนำสองตัว คานขวางด้านบนและคานขวางด้านล่างสร้างพื้นที่ยืด ในขณะที่คานขวางด้านล่างและโต๊ะทำงานประกอบกันเป็นพื้นที่อัด ประกอบด้วยตัวควบคุมไฟฟ้า, วาล์วเซอร์โว, เซ็นเซอร์วัดแรง, เซ็นเซอร์วัดการกระจัด, เครื่องวัดการยืดตัว และคอมพิวเตอร์ ซึ่งจะสร้างระบบควบคุมเซอร์โวแบบวงปิด ระบบนี้สามารถควบคุมกระบวนการทดสอบได้อย่างแม่นยำและอัตโนมัติ และวัดพารามิเตอร์การทดสอบ เช่น แรงทดสอบ การกระจัด และการเสียรูปโดยอัตโนมัติ
การใช้งาน:
(1) การประยุกต์ใช้ในการทดสอบแรงดึง
การกำหนดค่าอุปกรณ์ทดสอบและอุปกรณ์จับยึด
ใช้อุปกรณ์จับยึดรูปทรงลิ่มพิเศษเพื่อยึดปลายทั้งสองของชิ้นงานเหล็กเส้นเสริมแรง เพื่อให้แน่ใจว่าพื้นผิวการจับยึดตั้งฉากกับแกนของชิ้นงาน เพื่อหลีกเลี่ยงการรับน้ำหนักแบบเยื้องศูนย์ซึ่งอาจส่งผลต่อความแม่นยำในการทดสอบ คานขวางด้านบนและด้านล่างสร้างพื้นที่แรงดึง และใช้แรงดึงตามแนวแกนผ่านระบบไฮดรอลิก
โหมดควบคุมและการตั้งค่าพารามิเตอร์
โดยทั่วไปจะใช้โหมดควบคุมแบบผสมผสานของการควบคุมแรง - การควบคุมการกระจัด: ในระยะเริ่มต้น จะใช้แรงในอัตราคงที่ (เช่น 10 kN/นาที) และเมื่อเข้าใกล้จุดคราก จะเปลี่ยนเป็นการควบคุมการกระจัด (0.05 - 2 มม./นาที) เพื่อจับภาพความแข็งแรงครากได้อย่างแม่นยำ
การรวบรวมและวิเคราะห์ข้อมูล
เซ็นเซอร์วัดแรงจะตรวจสอบการเปลี่ยนแปลงของแรงดึงแบบเรียลไทม์ เครื่องวัดการยืดตัวจะบันทึกการเสียรูปภายในความยาวเกจ และคอมพิวเตอร์จะพล็อตเส้นโค้ง "แรง - การกระจัด" โดยอัตโนมัติ คำนวณพารามิเตอร์ต่างๆ เช่น ความแข็งแรงยืดตัวที่ไม่เป็นสัดส่วนที่ระบุ (ReL, ReH), ความต้านทานแรงดึง (Rm) และเปอร์เซ็นต์การยืดตัวหลังการแตกหัก (A)
(2) การดำเนินการทดสอบการดัด
อุปกรณ์และวิธีการดัด
เปลี่ยนหัวกดและตัวรองรับ ปรับระยะห่างของตัวรองรับตามเส้นผ่านศูนย์กลางของเหล็กเส้นเสริมแรง (โดยทั่วไปคือ 3 เท่าของเส้นผ่านศูนย์กลาง) ใช้การดัดเย็น 180° และค่อยๆ กดหัวกดลงจนกว่าชิ้นงานจะงอเป็นมุมที่ระบุ จากนั้นสังเกตว่ามีรอยร้าวปรากฏบนพื้นผิวหรือไม่
การตรวจสอบการปฏิบัติตามมาตรฐาน
ตามมาตรฐาน GB/T 1499.2 - 2018 เหล็กสำหรับเสริมคอนกรีต - ส่วนที่ 2: เหล็กเส้นเสริมแรงรีดร้อน พื้นผิวของชิ้นงานหลังจากการทดสอบการดัดจะต้องไม่มีรอยร้าวที่มองเห็นได้ เพื่อตรวจสอบว่าคุณสมบัติทางเทคโนโลยีเป็นไปตามข้อกำหนดของการก่อสร้างลักษณะเฉพาะ
| คุณสมบัติแรงดึงความแข็งแรงคราก,R. | |||
|
MPa อัตราส่วนความแข็งแรงดึง/คราก,R/R รวม |
การยืดตัว ที่ แรงสูงสุด,Age |
% B500A 500 1.05 2.5 B500B |
|
| 500 | A:characteristic คือ 1.0% สำหรับขนาดต่ำกว่า 8 มม. | 5.0 | B500C |
| 500 | A:characteristic คือ 1.0% สำหรับขนาดต่ำกว่า 8 มม. | <1.35 | 7.5 |
| Rm/R.characteristic คือ 1.02 สำหรับขนาดต่ำกว่า 8 มม. | A:characteristic คือ 1.0% สำหรับขนาดต่ำกว่า 8 มม. | ค่า R.specified เป็นลักษณะเฉพาะที่มี p=0.95 ค่า R/R,and Ag ที่ระบุเป็นลักษณะเฉพาะที่มี p=0.90 | คำนวณค่า Rmand R. โดยใช้พื้นที่หน้าตัดที่ระบุ |
| ค่าสูงสุดที่อนุญาตของความแข็งแรงครากคือ 650 MPa สำหรับความแข็งแรงคราก (Re) จะใช้ความแข็งแรงครากบน (ReH) กำหนดความแข็งแรงคราก (Re) จาก ความแข็งแรงพิสูจน์ 0.2% (Rpo.2) หากไม่มีปรากฏการณ์คราก มาตรฐาน: ISO 6892, ISO 6934, BS4449, ASTM C39,ISO75001, ASTM A370, ASTM E4, ASTM E8 และมาตรฐาน BSEN |
|||
| พารามิเตอร์ทางเทคนิคหลัก: | |||
| รุ่น WAW-1000G |
|||
โครงสร้าง
4 เสาและ 2 สกรู
วิธีการควบคุม
| การควบคุมด้วยตนเองของกระบวนการโหลด, การจัดการข้อมูลอัตโนมัติของคอมพิวเตอร์ | โหลดสูงสุด (kN) |
| 1000kN | ความแม่นยำในการโหลด |
|
≤±0.5% |
ช่วงโหลด |
| 2%-100%FS | ช่วงการควบคุมความเค้นไอโซไคเนติก |
| 2-60 (N/mm2•S-1) | ความเร็วในการยกหัว |
| ≤±0.5% | ความละเอียดในการโหลด |
| 1/600000 | ช่วงการวัดการเสียรูป |
| 2%～100%FS | ความเร็วในการยกหัว |
| ≤±0.5% | ความละเอียดในการกระจัด (มม.) |
| 0.01 | ข้อผิดพลาดในการกระจัด |
| ≤±0.5% | ความเร็วในการยกหัว |
| 250 | ความเร็วในการเคลื่อนที่ของลูกสูบสูงสุด |
| 0.5-100 มม./นาที การปรับด้วยตนเอง | ความเร็วในการยกหัว |
| 300 มม./นาที | พื้นที่ทดสอบแรงดึงสูงสุด |
| 700 มม. (สามารถปรับแต่งได้) | พื้นที่ทดสอบการบีบอัดสูงสุด |
| 600 มม. (สามารถปรับแต่งได้) | วิธีการจับยึด |
| แคลมป์ไฮดรอลิก | ช่วงการจับยึดชิ้นงานกลม (มม.) |
| φ13-φ60 มม.(13-26,26-40,40-60) | ช่วงการจับยึดชิ้นงานแบน (มม.) |
| 0-15,15-30 มม. | ความกว้างในการจับยึดชิ้นงานแบน (มม.) |
| 80 | ขนาดแผ่นบีบอัด (มม.) |
| 200*200 | ระยะห่างของลูกกลิ้งดัด (มม.) |
| 450 | ความกว้างของลูกกลิ้งดัด (มม.) |
| 120 | แหล่งจ่ายไฟ |
| 3 เฟส, AC380V, 50Hz (สามารถปรับแต่งได้) | น้ำหนักและขนาด |
| 3200KG,1060mm*850*2370mm | การบรรจุและการขนส่ง: |
