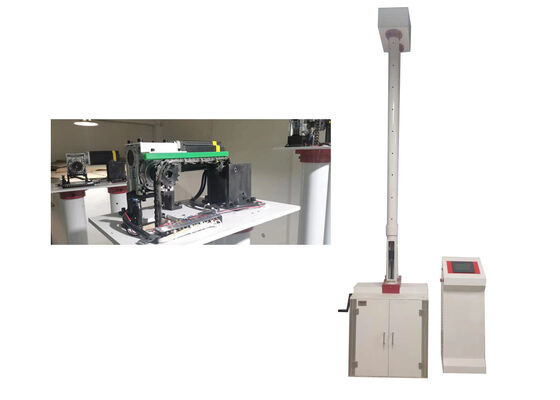

อุปกรณ์ทดสอบกระบะหล่นเพื่อวัดความแข็งแรงการกระแทกอย่างแม่นยํา
เครื่องทดสอบนี้ถูกใช้อย่างมากในการทดสอบความแข็งแรงจากการกระแทกภาระภายนอกของท่อพลาสติก, แผ่นพลาสติก, และวัสดุที่ไม่ใช่โลหะตัวอย่างในการทดสอบถูกกระแทกโดยกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระบวนการนี้ทําให้การประเมินที่แม่นยําของอัตราผลกระทบจริง (TIR) สําหรับชุดสินค้าหรือการผลิต extruder
ขนาดสูงสุดที่ยอมรับ TIR:10% (สอดคล้องกับมาตรฐานการควบคุมคุณภาพของอุตสาหกรรม)
ในฐานะเครื่องมือตรวจสอบคุณภาพทางมืออาชีพ มันถูกนําไปใช้อย่างแพร่หลายในอุตสาหกรรมก่อสร้าง, บริษัทผลิต,และสถาบัน R & D หรือการควบคุมคุณภาพอื่น ๆ.
มาตรฐานการปฏิบัติตาม
GB/T14152, GB/T100021, GB/T58361, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 และ BSEN744
ลักษณะของอุปกรณ์
ระบบป้องกันความปลอดภัย 3 ชั้น
- ระดับที่ 1: ตัวอย่างการป้องกันประตูห้อง
- ระดับ 2: การป้องกันความปลอดภัยของหน้าต่างการชม (ไม่ติดตั้งชั่วคราว)
- ระดับ 3: กลไกความปลอดภัยขั้นต่ําการเดินทางด้านบนและด้านล่าง
การป้องกันหลายชั้นนี้รับประกันความปลอดภัยของผู้ใช้งานและตัวอย่าง ตลอดวงจรการทดสอบทั้งหมด
ความสามารถในการยกความเร็วสูง
อุปกรณ์นี้มีมอเตอร์ขั้นตอนแรงแรงแรงแรงสูง สามารถยกความเร็วสูงสุดได้ 250 มิลลิเมตรต่อวินาทีลดเวลารอบการทดสอบอย่างมาก และเพิ่มประสิทธิภาพโดยรวม.
ระบบการลอยระยับความแม่นยํา
โดยใช้โปรแกรมการควบคุมความเร็วหลายขั้นตอน เครื่องให้ความมั่นคงนี้เป็นพื้นฐานของสภาพการทดสอบที่ตรงกันส่งผลการตรวจสอบข้อมูลที่น่าเชื่อถือและสามารถนํามาผลิตได้.
ท่อกระบวนการกระบวนการกระบวนการกระบวน
ท่อกระบะหล่นถูกออกแบบผ่านการจําลอง 3 มิติ, ผสมผสานกับช่องอากาศเพื่อลดความต้านทานลมให้น้อยที่สุดระหว่างกระบะลงมันยังรวมกลไกการแนบกระชับเพื่อป้องกันการปรับปรุงท่อหรือการทํางานการเสีย, รับประกันความแข็งแรงในการใช้งานในระยะยาว
เครื่องยัดและปลดกระบวนการหมัดแบบปนูมาติก
แทนการตั้งตัวกระดูกไฟฟ้าแม่เหล็กแบบปกติ ระบบใช้ระบบปนูเมติกความดันสูงใบหน้ากระบะมีอุปกรณ์กับถุงยางเส้นใย, รับประกันแรงกระแทกที่คงและป้องกันการบาดเจ็บของตัวอย่าง ทั้งฟังก์ชัน clamping และการปล่อยใช้เทคโนโลยีปนูเมติก, ปรับปัญหาพื้นฐานเช่นการสวมสาย, การแตกสาย,และการรั่วไหลของไฟฟ้าอุปกรณ์ล็อคอัตโนมัติแบบพนูเมติกที่ติดตั้งไว้ ให้การทํางานปลอดภัยและน่าเชื่อถือ
สถาปัตยกรรมโมดูลรวม
- เครื่องประกอบกล:ใช้โครงสร้างโปรไฟล์สหรัฐอลูมิเนียมมาตรฐาน ทําให้สามารถใช้กระบวนการมาตรฐาน การติดตั้งแบบโมดูล การออกแบบเบาและความแข็งแรงทางโครงสร้างสูง
- หน่วยควบคุมไฟฟ้า:ปรับแต่งด้วยจอสัมผัสขนาด 7 นิ้วและ Delta PLC ทําให้การใช้งานสะดวกต่อผู้ใช้งาน ผลงานการควบคุมที่มั่นคง และการบํารุงรักษาที่เรียบง่าย
การเลือกส่วนประกอบระดับสูง
ส่วนประกอบหลักทั้งหมดถูกจัดซื้อจากทั่วโลก เพื่อความน่าเชื่อถือและผลงานที่ดีกว่า
- กระบอก: แอดเกอร์
- หน้าจอสัมผัส: แบรนด์ Delta
- PLC: แบรนด์ Delta
- พลังงานไฟฟ้า: แบรนด์ Mean Well (ไต้หวัน, จีน)
เครื่องมีมาตรการป้องกันความปลอดภัยครบวงจร รวมถึงการป้องกันการรั่วไหลของไฟฟ้า การป้องกันวงจรสั้นการป้องกันการล้มเหลวไฟฟ้า, และการป้องกันการทํางานที่ผิดปกติ คุ้มครองด้านไฟฟ้า, เครื่องจักรกลและโปรแกรม
ความสามารถด้านอัตโนมัติระดับสูง
อุปกรณ์นี้มีระบบอัตโนมัติจากปลายไปปลาย ซึ่งรวมถึงการปรับระดับจุดศูนย์อัตโนมัติ, การยกกระบี่อัตโนมัติ, การปล่อยกระบี่อัตโนมัติ และการดําเนินการทดสอบอัตโนมัติทําให้การทํางานด้วยมือน้อยลงเพิ่มประสิทธิภาพการทดสอบ และลดความผิดพลาดของมนุษย์
ปริมาตรเทคนิค
| ปริมาตร |
รายละเอียด |
| รุ่น |
XJL-450M |
| อุณหภูมิบริเวณ |
10°C-35°C |
| คุณภาพของกระบะ |
0.5 กิโลกรัม-5 กิโลกรัม |
| กว้างของหมัด |
D25mm, D90mm (สามารถปรับแต่ง) |
| ความสูงของการตก |
50mm-2000mm ความผิดพลาด≤±2mm |
| กว้างของตัวอย่าง |
Φ10mm-Φ450mm (สามารถปรับแต่ง) |
| ความหันห่างของศูนย์การกระแทกจากศูนย์การติดตั้ง |
≤2mm |
| การรองรับชนิด V |
120° |
| แหล่งพลังงาน |
220VAC ± 10% |
| มิติของกรอบ |
730mm × 700mm × 3650mm |
| น้ําหนักสะสม |
300 กิโลกรัม |
การตั้งค่าแบบมาตรฐาน
| ส่วนประกอบ |
จํานวน |
| โฮสต์ |
ชุดเดียว |
| ตู้ไฟฟ้า |
ชุดเดียว |
| ร่างกระบะ |
ชุดเดียว |
| สายไฟฟ้า |
ชิ้นเดียว |
| การรองรับชนิด V |
สองชิ้น |
| อุปกรณ์การทํางาน (กุญแจ) |
ชุดเดียว |
คํา ถาม ที่ ถาม บ่อย
Q1: ช่วงพลังงานกระแทกสูงสุดของเครื่องทดสอบกระแทกกระแทกกระแทกกระแทกกระแทก
A1: รูปแบบมาตรฐานให้บริการช่วงพลังงานการกระแทก 0.5-50 J, โดยมีการขยายเป็นตัวเลือกถึง 100 J สําหรับการทดสอบวัสดุความแข็งแรงสูงมันสนับสนุนระดับพลังงานปรับเพื่อตอบสนองความต้องการการทดสอบที่หลากหลายสําหรับท่อพลาสติกผนังและวัสดุที่ไม่ใช่โลหะ
Q2: ความสูงตกที่พร้อมและสเปคของมวลหมัดคืออะไร?
A2: ความสูงที่สามารถปรับปรับได้ในช่วง 50-2000 มิลลิเมตร (แม่นยําถึง ± 1 มิลลิเมตร) น้ําหนักหมัดสามารถตั้งค่าได้ในชุดเพิ่มขึ้นของ 0.1 กิโลกรัม, โดยมีตัวเลือกมาตรฐานจาก 0.2 กิโลกรัมถึง 10 กิโลกรัม คุ้มครองมาตรฐานการทดสอบทั่วไป เช่น ISO 3127 และ ASTM D 2444.
Q3: ความแม่นยําของการควบคุมความสูงการตกและแรงกระแทกของเครื่องจักรเป็นอย่างไร?
A3: ความแม่นยําของความสูงการตกคือ ± 0.1% ของค่าที่ตั้ง (หรือ ± 1 mm ตามที่น้อยที่สุด) กลไกการปล่อยแบบปนูเมติกให้ความละเอียดความเร็วเริ่มต้นเป็น 0ขณะที่ระบบตรวจจับแรง (ไม่จํากัด) ให้ความแม่นยําของแรงกระแทกที่ ± 1% FS คุ้มครองความน่าเชื่อถือของข้อมูลการทดสอบ.
Q4: เครื่องมีกลไกป้องกันความปลอดภัยอย่างไร เพื่อป้องกันความเสี่ยงในการใช้งาน?
A4: มีระบบความปลอดภัยสามระดับ: 1 ตัวอย่างห้องล็อค (เครื่องหยุดถ้าประตูเปิด); 2 ปุ่มขั้นต่ํา/สูง; 3 ปุ่มหยุดฉุกเฉินท่อกระบี่ตกยังได้รับการเสริมเพื่อหลีกเลี่ยงความเสียหายโครงสร้างระหว่างแรงแรงสูง.
Q5: เครื่องจะสอดคล้องกับมาตรฐานการทดสอบสากลหรือไม่ และมันสามารถทดสอบวัสดุอะไรได้?
A5: มันตรงกับมาตรฐาน ISO 3127, ASTM D 2444, GB/T 14152 และ BS EN 14411 อย่างเต็มที่ วัสดุที่ใช้ได้ประกอบด้วยท่อพลาสติก (PVC, PE, PP), ใบพลาสติก, สารประกอบที่ไม่แข็งแรงและวัสดุอื่น ๆ ที่ต้องการการประเมินความแข็งแรงต่อการกระแทกภายนอก.
Q6: ระดับอัตโนมัติของเครื่องคืออะไร และมันสามารถบันทึกข้อมูลการทดสอบได้โดยอัตโนมัติ?
A6: รองรับระบบอัตโนมัติกระบวนการเต็มรูปแบบ: การปรับระดับจุดศูนย์อัตโนมัติ, การยกหมัด, การตั้งตําแหน่ง, การปล่อย, และการคํานวณผลการทดสอบสามารถเก็บได้ถึง 10,000 บันทึกการทดสอบ (รวมพลังงานการกระแทก, ความสูงการตก, ค่า TIR) และข้อมูลการส่งออกในรูปแบบ Excel/CSV
Q7: อายุการใช้งานของส่วนประกอบหลักนานแค่ไหน และต้องการการบํารุงรักษาอย่างไร?
A7: ส่วนประกอบหลัก (กล่องปนูเมติก, มอเตอร์สเตปเปอร์, PLC) มีอายุการใช้งาน ≥ 50,000 รอบการทดสอบ การบํารุงรักษาประจําวันรวมถึงการปรับน้ํามันของรถเลื่อนรายเดือนการตรวจสอบสี่ไตรมาสของวงแหวนประปา, และการปรับระดับความสูงของการตกและมวลของหมัดรายปี
Q8: สภาพสิ่งแวดล้อมที่ต้องการสําหรับเครื่องทํางานปกติคืออะไร?
A8: อุณหภูมิการทํางาน: 10-35 °C; ความชื้นสัมพัทธ์: ≤85% (ไม่ปรับความชื้น); แหล่งไฟฟ้า: AC 220V±10% 50Hz (หรือ 110V±10% 60Hz สามารถปรับแต่งได้);ไม่มีการแทรกแซงไฟฟ้าแม่เหล็กแรงหรือสั่นสะเทือนในพื้นที่ทํางาน.
