อุปกรณ์ทดสอบค้อนตกเสนอความหลากหลายในการทดสอบขนาดและรูปร่างของตัวอย่างต่างๆ ภายใต้สภาวะควบคุม
เครื่องทดสอบแรงกระแทกด้วยค้อนตก / เครื่องทดสอบแรงฉีกขาดด้วยน้ำหนักตก ถูกออกแบบมาโดยเฉพาะเพื่อทำการทดสอบแรงกระแทกบนท่อพลาสติก แผ่นโลหะ และผลิตภัณฑ์สำเร็จรูป จุดประสงค์หลักคือการประเมินและกำหนดคุณสมบัติการทนแรงกระแทกของวัสดุเหล่านี้ได้อย่างแม่นยำ โดยให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับการควบคุมคุณภาพวัสดุและการตรวจสอบประสิทธิภาพของผลิตภัณฑ์

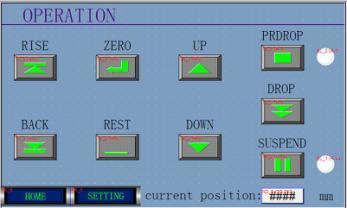

ระบบควบคุมของเครื่องทดสอบใช้เทคโนโลยีดิจิทัลขั้นสูง ทำให้สามารถตั้งค่าพารามิเตอร์ได้อย่างแม่นยำ การปรับศูนย์อัตโนมัติ และการยกและปล่อยค้อนอัตโนมัติ ที่สำคัญคือมีกลไกป้องกันการกระแทกซ้ำในตัว ซึ่งป้องกันการกระแทกซ้ำโดยไม่ได้ตั้งใจได้อย่างมีประสิทธิภาพในระหว่างกระบวนการทดสอบ เพื่อให้มั่นใจในความถูกต้องของผลการทดสอบและเพิ่มความปลอดภัยในการปฏิบัติงาน
โครงสร้างผลิตภัณฑ์และหลักการทำงาน

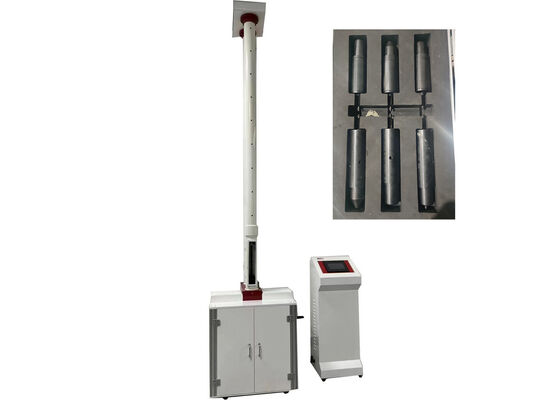

ส่วนประกอบหลัก
- แท่นทำงาน
- กลไกป้องกันการกระแทกซ้ำ
- ท่อรองรับ
- ท่อนำ
- ตัวค้อน
- ชุดบล็อกรูปตัววี
- กลไกค้อนตกอัตโนมัติ
- ตัวลดความเร็ว
- กล่องควบคุมไฟฟ้า
- ฉากยึด
หลักการทำงาน
ตัวจับค้อนจะติดตั้งอยู่ภายในท่อนำ ตัวจับจะยกตัวค้อนขึ้นไปยังความสูงที่ตั้งไว้สำหรับการทดสอบ โดยขับเคลื่อนด้วยมอเตอร์และตัวลดความเร็ว การเปิดใช้งานสวิตช์ปล่อยค้อนจะปล่อยให้ตัวค้อนตกอย่างอิสระภายในท่อนำและกระแทกชิ้นงานทดสอบ เพื่อให้บรรลุวัตถุประสงค์ของการทดสอบแรงกระแทก
การคำนวณพลังงานกระแทกและการป้องกันการกระแทกซ้ำ
พลังงานกระแทกสามารถคำนวณได้อย่างแม่นยำตามน้ำหนักของตัวค้อนและความสูงที่ตั้งไว้สำหรับการตก เมื่อกระแทกชิ้นงานทดสอบ อุปกรณ์จะป้องกันไม่ให้ตัวค้อนกระดอนกลับและก่อให้เกิดการกระแทกซ้ำ ระบบที่ติดตั้งเทคโนโลยีควบคุมการตรวจจับด้วยแสง จะตรวจจับตัวค้อนที่กระดอนกลับแบบเรียลไทม์ และกระตุ้นกลไกป้องกันการกระแทกซ้ำเพื่อจับค้อนอย่างรวดเร็ว การออกแบบนี้ช่วยขจัดความเสี่ยงของการกระแทกซ้ำได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจในความถูกต้องและความน่าเชื่อถือของผลการทดสอบ
กลไกปรับชุดบล็อกรูปตัววี
ชุดบล็อกรูปตัววีจะติดตั้งอยู่ใต้แท่นทำงาน โดยมีแกนนำสองแกนติดตั้งอยู่ที่ด้านข้าง การหมุนล้อหมุนจะขับเคลื่อนการยกขึ้นในแนวตั้งของชุดบล็อกรูปตัววี ทำให้สามารถจัดตำแหน่งชิ้นงานทดสอบที่มีขนาดและรูปร่างแตกต่างกันได้อย่างแม่นยำ
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| รุ่น |
XJL-300D |
| อุณหภูมิแวดล้อม |
10°C-35°C |
| น้ำหนักค้อนตก |
0.5 กก. - 15 กก. |
| เส้นผ่านศูนย์กลางค้อน |
D25 มม., D90 มม. |
| ความสูงของการตก |
50 มม. - 2000 มม., ข้อผิดพลาด ≤ ±2 มม. |
| เส้นผ่านศูนย์กลางของตัวอย่าง |
φ10 มม. - φ450 มม. |
| ความเบี่ยงเบนของจุดศูนย์กลางการกระแทกจากจุดศูนย์กลางของอุปกรณ์จับยึด |
≤ 2 มม. |
| การรองรับรูปตัววี |
120° |
| แหล่งจ่ายไฟ |
220VAC ±10% |
| ขนาดภายนอก |
730 มม. * 700 มม. * 3650 มม. |
| น้ำหนักสุทธิ |
300 กก. |
การสนับสนุนและบริการ
เราให้การสนับสนุนทางเทคนิคแบบครบวงจรและบริการหลังการขายอย่างมืออาชีพสำหรับอุปกรณ์ทดสอบค้อนตกของเรา ทีมวิศวกรและช่างเทคนิคที่ได้รับการรับรองของเรานำเสนอความเชี่ยวชาญเฉพาะทาง ครอบคลุมการติดตั้ง ณ สถานที่ การบำรุงรักษาเชิงป้องกันตามกำหนด การแก้ไขปัญหาอย่างรวดเร็ว การสอบเทียบความแม่นยำ และบริการเสริมอื่นๆ นอกจากนี้ เรายังนำเสนอโซลูชันที่ปรับแต่งตามความต้องการเพื่อตอบสนองความต้องการในการทดสอบและสถานการณ์การใช้งานเฉพาะของคุณ
เรามุ่งมั่นที่จะให้บริการลูกค้าและการสนับสนุนทางเทคนิคชั้นนำของอุตสาหกรรม ทีมสนับสนุนมืออาชีพของเราพร้อมให้บริการตลอด 24 ชั่วโมงทุกวัน เพื่อตอบคำถามของคุณ แก้ไขปัญหาทางเทคนิค และรับประกันการทำงานของอุปกรณ์ของคุณอย่างต่อเนื่อง
สำหรับรายละเอียดเพิ่มเติมหรือการปรึกษาแบบเฉพาะบุคคล โปรดติดต่อเราได้ทุกเมื่อที่สะดวก
การบรรจุและการจัดส่ง
อุปกรณ์ทดสอบค้อนตกจะถูกบรรจุในกล่องไม้เกรดส่งออกที่แข็งแรง เพื่อให้การป้องกันสูงสุดระหว่างการขนส่ง แต่ละกล่องจะถูกกำหนดค่าให้รวมหน่วยหลัก คู่มือการใช้งานและการบำรุงรักษาโดยละเอียด รวมถึงอะไหล่และอุปกรณ์เสริมที่เกี่ยวข้องทั้งหมดที่จำเป็นสำหรับการติดตั้ง ณ สถานที่และการใช้งานเบื้องต้น
ป้ายการจัดส่งที่ชัดเจนจะติดอยู่ที่ด้านนอกของแต่ละกล่อง โดยระบุชื่ออุปกรณ์ หมายเลขรุ่น และหมายเลขซีเรียลเฉพาะ เพื่อให้ง่ายต่อการระบุ การจัดการสินค้าคงคลัง และขั้นตอนการผ่านพิธีการศุลกากร
ชุดเอกสารการจัดส่งที่สมบูรณ์จะถูกจัดเตรียมเพื่อส่งไปพร้อมกับการจัดส่ง ซึ่งรวมถึงใบแจ้งหนี้ทางการค้า รายการบรรจุภัณฑ์โดยละเอียด และเอกสารประกอบทั้งหมดที่จำเป็นสำหรับการขนส่งสินค้าระหว่างประเทศ (เช่น แบบฟอร์มสำแดงศุลกากร)
ค่าใช้จ่ายในการจัดส่งจะคำนวณตามปลายทางการจัดส่งสุดท้ายและโหมดการจัดส่งที่เลือก (เช่น การขนส่งทางทะเล การขนส่งทางอากาศ) โดยจะมีการแจ้งราคาที่โปร่งใสก่อนการยืนยันคำสั่งซื้อ
คำถามที่พบบ่อย
คำถามที่ 1: อุปกรณ์ทดสอบค้อนตกคืออะไร?
อุปกรณ์ทดสอบค้อนตกเป็นเครื่องมือทดสอบแรงกระแทกที่มีความแม่นยำ ผลิตโดย JHH โดยมีฐานการผลิตตั้งอยู่ที่กรุงปักกิ่ง ประเทศจีน ออกแบบมาโดยเฉพาะเพื่อกำหนดความทนทานต่อแรงกระแทกของวัสดุและผลิตภัณฑ์สำเร็จรูป
คำถามที่ 2: วัตถุประสงค์ของอุปกรณ์ทดสอบค้อนตกคืออะไร?
วัตถุประสงค์หลักของอุปกรณ์ทดสอบค้อนตกนี้คือการประเมินความทนทานต่อแรงกระแทกของวัสดุและผลิตภัณฑ์เป้าหมายได้อย่างแม่นยำ กระบวนการทดสอบที่สำคัญนี้เป็นการยืนยันการปฏิบัติตามมาตรฐานคุณภาพอุตสาหกรรม เพื่อให้มั่นใจในความสมบูรณ์ของโครงสร้างและความน่าเชื่อถือในการทำงานของรายการที่ทดสอบในสถานการณ์การใช้งานจริง
คำถามที่ 3: อุปกรณ์ทดสอบค้อนตกสามารถใช้กับผลิตภัณฑ์ใดได้บ้าง?
อุปกรณ์นี้ออกแบบมาเพื่อทดสอบความทนทานต่อแรงกระแทกของผลิตภัณฑ์ท่อหลากหลายประเภท รวมถึงท่อน้ำประปา PVC-U ท่อระบายน้ำเสีย ท่อน้ำประปาแรงดันต่ำ ท่อส่งแรงดันต่ำ ท่อโฟมแกน ท่อลูกฟูกผนังสองชั้น และท่อน้ำประปา PE นอกจากนี้ยังเหมาะสำหรับการประเมินประสิทธิภาพของแผ่นพลาสติกแข็ง
คำถามที่ 4: ความแม่นยำของอุปกรณ์ทดสอบค้อนตกคืออะไร?
อุปกรณ์ทดสอบค้อนตกมีความแม่นยำในการวัดสูงถึง 0.5% ทำให้มั่นใจได้ถึงข้อมูลการทดสอบที่แม่นยำและทำซ้ำได้สำหรับการใช้งานด้านการควบคุมคุณภาพและการวิจัยและพัฒนา
คำถามที่ 5: แรงทดสอบสูงสุดของอุปกรณ์ทดสอบค้อนตกคืออะไร?
อุปกรณ์ทดสอบค้อนตกมีพิกัดพลังงานทดสอบสูงสุดที่ 300 จูล (300J)
