ฝาปิดปลายท่อพลาสติกทนแรงดันสูง
ฝาปิดปลายท่อพลาสติกทนแรงดันสูง เหมาะสำหรับปิดผนึกท่อพลาสติกในระหว่างการทดสอบความดันไฮโดรสแตติกและการทดสอบการระเบิด
ภาพรวมผลิตภัณฑ์

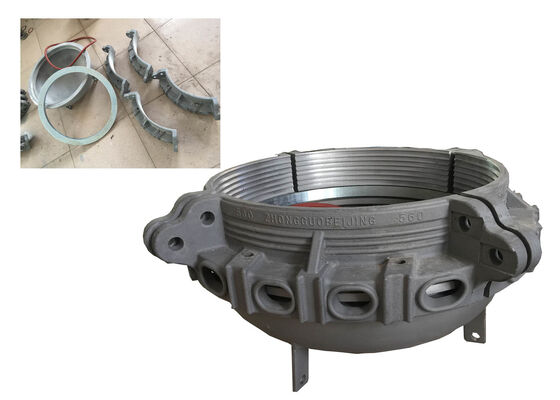

ข้อต่อซีล DN560mm มีให้เลือกทั้งแบบสแตนเลสสตีล (SS) หรือเหล็กกล้าคาร์บอน ได้รับการออกแบบและผลิตอย่างแม่นยำเพื่อให้การซีลที่เชื่อถือได้สำหรับตัวอย่างท่อพลาสติกและคอมโพสิตในระหว่างการทดสอบประสิทธิภาพที่สำคัญ เข้ากันได้โดยเฉพาะกับท่อ HDPE, PE, PVC, PP-R, ABS และท่อคอมโพสิต ช่วยอำนวยความสะดวกในการซีลแบบสุญญากาศสำหรับการทดสอบไฮโดรสแตติก การทดสอบการระเบิด การทดสอบแรงดันลบ และการประเมินประสิทธิภาพท่ออื่นๆ ที่เกี่ยวข้อง
คุณสมบัติโครงสร้าง
โครงสร้าง Type-A แบบหล่อมีดีไซน์แบบไม่มีก้าน (ไม่มีก้านผูกกลาง) และมีความทนทานต่อแรงดันสูงเป็นพิเศษ ทำให้เหมาะสำหรับสถานการณ์การทดสอบท่อที่เข้มงวดซึ่งเกี่ยวข้องกับภาระแรงดันที่รุนแรง

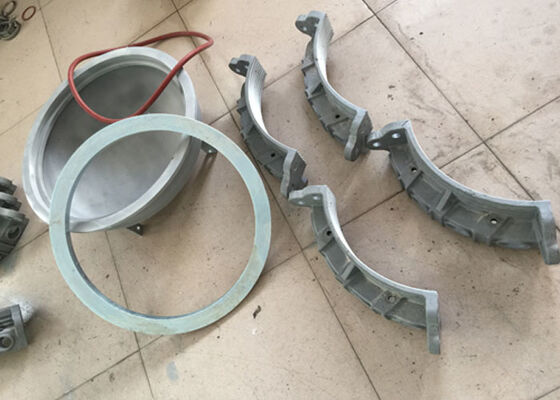

การกำหนดค่าส่วนประกอบประกอบด้วยฐานกึ่งวงกลม โอริงยางซิลิโคน วงแหวนติดตาม บล็อกยึด สลักเกลียวรัด สลักเกลียวอัด และวาล์วระบายอากาศ ซึ่งทั้งหมดได้รับการออกแบบมาให้ทำงานร่วมกันเพื่อการซีลที่เชื่อถือได้และความมั่นคงของโครงสร้างในระหว่างการทดสอบ
ขนาดที่มีจำหน่าย
เส้นผ่านศูนย์กลางท่อที่ใช้งานได้ครอบคลุม Ø10 มม., Ø12 มม., Ø16 มม., Ø25 มม., Ø32 มม., Ø40 มม., Ø50 มม., Ø63 มม., Ø75 มม., Ø90 มม., Ø110 มม., Ø125 มม., Ø140 มม., Ø160 มม., Ø180 มม., Ø200 มม., Ø225 มม., Ø250 มม., Ø280 มม., Ø315 มม., Ø355 มม., Ø400 มม., Ø450 มม., Ø500 มม., Ø560 มม., Ø630 มม., Ø710 มม., Ø800 มม., Ø900 มม., Ø1000 มม., Ø1100 มม., Ø1200 มม., Ø1400 มม., Ø1600 มม., Ø1800 มม. และ Ø2000 มม.
มาตรฐานการปฏิบัติตาม
ผลิตภัณฑ์นี้เข้ากันได้อย่างสมบูรณ์กับ British Standards (BS), American Standards (ASTM/ASME) และมาตรฐานท่อระหว่างประเทศอื่นๆ ตอบสนองความต้องการของโครงการระดับโลกที่หลากหลาย
EN921, ISO1167, ASTM D 1598/1599
ข้อมูลจำเพาะทางเทคนิค
| ชื่อผลิตภัณฑ์ |
ข้อต่อซีลสแตนเลสสตีลหรือเหล็กกล้าคาร์บอน DN560mm ใช้สำหรับซีลท่อ HDPE, PE, PVC |
| สี |
สีขาวเงิน |
| ขนาดโดยรวม |
φ850*450mm |
| เส้นผ่านศูนย์กลางท่อที่ใช้งานได้ |
φ560~φ565mm |
| แรงดันสูงสุด |
4MPA |
| ขนาดของวงแหวนซีล |
φ495*18mm |
| ตัวเชื่อมต่อฝาปิดท้าย |
M12*1.25, 1/4'', 3/8" (ปรับแต่งได้) |
| ประเภท |
ประเภท A |
| การบรรจุ |
ส่งออกไม้มาตรฐาน |
| ใบรับรอง |
ISO |
| เวลาจัดส่ง |
10 วัน |
คำถามที่พบบ่อย
Q1: วัสดุอะไรบ้างที่ใช้ในการผลิตอุปกรณ์ยึดท่อ และมีประสิทธิภาพในการต้านทานการกัดกร่อนอย่างไร
อุปกรณ์ยึดท่อสร้างจากสแตนเลสสตีล (SS) หรือเหล็กกล้าคาร์บอนเกรดสูง โดยพื้นผิวสัมผัสสื่อทั้งหมดมีการบำบัดป้องกันการกัดกร่อน การออกแบบนี้ช่วยให้มั่นใจได้ถึงความทนทานต่อการกัดเซาะของสารเคมีและความชื้นได้ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานในระยะยาวในสภาพแวดล้อมการทดสอบความดันไฮโดรสแตติก การระเบิด และแรงดันลบ ซึ่งเกี่ยวข้องกับวัสดุท่อต่างๆ
Q2: ช่วงเส้นผ่านศูนย์กลางท่อที่ใช้ได้ของอุปกรณ์คืออะไร และเข้ากันได้กับมาตรฐานสากลใดบ้าง
อุปกรณ์ครอบคลุมช่วงเส้นผ่านศูนย์กลางที่กว้างตั้งแต่ Ø10 มม. ถึง Ø2000 มม. รวมถึงข้อมูลจำเพาะที่สำคัญ เช่น Ø50 มม., Ø110 มม., Ø315 มม., Ø630 มม. และ Ø1600 มม. เข้ากันได้อย่างสมบูรณ์กับมาตรฐานสากล รวมถึง British Standards (BS), American Standards (ASTM/ASME) และ ISO series ปรับให้เข้ากับการผลิตท่อและการทดสอบทั่วโลกได้อย่างราบรื่น
Q3: ความสามารถในการรับแรงดันสูงสุดของอุปกรณ์ยึดท่อคืออะไร และสามารถตอบสนองความต้องการในการทดสอบแรงดันสูงได้หรือไม่
อุปกรณ์มีความสามารถในการรับแรงดันสูงสุดถึง 16 MPa (160 bar) ซึ่งตรงตามข้อกำหนดด้านแรงดันของการทดสอบไฮโดรสแตติกและการทดสอบการระเบิดสำหรับท่อพลาสติกอุตสาหกรรมส่วนใหญ่ (HDPE, PE, PVC, ท่อคอมโพสิต ฯลฯ) การออกแบบโครงสร้างแบบไม่มีก้านช่วยเพิ่มความเสถียรในการต้านทานแรงดัน หลีกเลี่ยงการรั่วไหลหรือการเสียรูปภายใต้สภาวะแรงดันที่รุนแรง
Q4: อุปกรณ์ใช้วิธีการซีลแบบใด และจะมั่นใจได้อย่างไรว่ามีประสิทธิภาพในการป้องกันการรั่วไหลในระหว่างการทดสอบ
อุปกรณ์ใช้วิธีการซีลโอริงยางซิลิโคนร่วมกับการออกแบบวงแหวนติดตามและบล็อกยึด โอริงให้การซีลแบบยืดหยุ่นที่พอดีกับผนังด้านในของท่อ ในขณะที่บล็อกยึดและสลักเกลียวอัดช่วยให้แรงดันสม่ำเสมอ โครงสร้างการซีลแบบหลายชั้นนี้ช่วยให้มั่นใจได้ว่าจะไม่มีการรั่วไหลในระหว่างการทดสอบ แม้ภายใต้แรงดันคงที่เป็นเวลานาน
Q5: อุปกรณ์มีคุณสมบัติโครงสร้างอะไรบ้างเพื่อลดความซับซ้อนในการติดตั้งและปรับปรุงประสิทธิภาพการทดสอบ
อุปกรณ์ใช้การออกแบบโครงสร้าง Type-A แบบหล่อโดยไม่มีก้านผูกกลาง มีโครงสร้างที่กะทัดรัดและน้ำหนักเบา ติดตั้งสลักเกลียวรัดและสลักเกลียวอัดแบบมาตรฐานสำหรับการประกอบและถอดประกอบอย่างรวดเร็ว ซึ่งช่วยลดเวลาในการหนีบท่อลง 30% เมื่อเทียบกับอุปกรณ์แบบเดิม การออกแบบฐานกึ่งวงกลมยังช่วยให้มั่นใจได้ถึงตำแหน่งที่มั่นคงของตัวอย่างท่อในระหว่างการทดสอบ
Q6: อุปกรณ์เข้ากันได้กับวัสดุท่อและสถานการณ์การทดสอบประเภทต่างๆ หรือไม่
ใช่ อุปกรณ์เข้ากันได้กับท่อพลาสติก (HDPE, PE, PVC, PP-R, ABS), ท่อคอมโพสิต และท่อโพลีเอทิลีนเสริมเหล็ก เหมาะสำหรับสถานการณ์การทดสอบหลายแบบ รวมถึงการทดสอบแรงดันไฮโดรสแตติก การทดสอบความแข็งแรงในการระเบิด การทดสอบความแน่นของแรงดันลบ และการทดสอบความต้านทานแรงดันในระยะสั้น ทำหน้าที่เป็นอุปกรณ์เสริมอเนกประสงค์สำหรับอุปกรณ์ทดสอบท่อ
