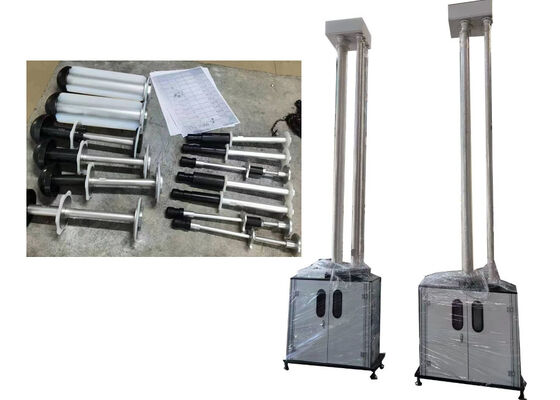

เครื่องทดสอบค้อนตก
ความแม่นยำและความสม่ำเสมอสูงในการวัดแรงกระแทกของวัสดุต่างๆ
การใช้งาน
ออกแบบมาเพื่อให้สอดคล้องกับมาตรฐาน ISO 3127 และวิธีการทดสอบมาตรฐานที่เทียบเท่า เครื่องทดสอบแรงกระแทกด้วยน้ำหนักตกเป็นโซลูชันที่สำคัญสำหรับการประเมินประสิทธิภาพการทนแรงกระแทกของผลิตภัณฑ์ท่อพลาสติก
นำไปใช้อย่างแพร่หลายในสถาบันวิจัยทางวิทยาศาสตร์ ห้องปฏิบัติการตรวจสอบคุณภาพ และองค์กรผู้ผลิตที่เกี่ยวข้องกับการพัฒนาและผลิตท่อพลาสติก รวมถึง PVC-U, PVC-O และพลาสติกชนิดอื่นๆ เครื่องมือนี้ให้ข้อมูลการทดสอบที่แม่นยำและสม่ำเสมอ ซึ่งจำเป็นสำหรับการจำแนกคุณสมบัติของวัสดุและการประกันคุณภาพ
ระบบนี้มีการกำหนดค่าค้อนตกที่ปรับเปลี่ยนได้สูง รองรับมวลตั้งแต่ 0.5 กก. ถึง 16 กก. มีการคำนวณอัตโนมัติและการแสดงผลแบบดิจิทัลตามเวลาจริงของความสูงที่ตกกระทบ ทำให้มั่นใจได้ถึงการตั้งค่าการทดสอบที่แม่นยำและสม่ำเสมอ
เข้ากันได้กับทั้งวิธีการทดสอบแบบผ่าน-ไม่ผ่าน และขั้นตอนการทดสอบแบบไล่ระดับ เครื่องทดสอบแรงกระแทกด้วยน้ำหนักตกนี้ผสมผสานการใช้งานที่ง่ายเข้ากับกลไกความปลอดภัยที่เพิ่มขึ้นและประสิทธิภาพที่เชื่อถือได้ในระยะยาว
หลักการทดสอบ
ชิ้นงานทดสอบจะถูกกระแทกโดยหัวกระแทกที่มีมวลและรูปทรงที่กำหนด ซึ่งปล่อยจากความสูงที่กำหนดไว้ล่วงหน้าไปยังตำแหน่งที่กำหนดบนเส้นรอบวงของชิ้นงาน
ระดับความเข้มของขั้นตอนการทดสอบนี้อาจปรับเปลี่ยนได้โดยการปรับมวลของหัวกระแทก และ/หรือการปรับความสูงที่ตก ค่าสูงสุดที่อนุญาตสำหรับ TIR กำหนดไว้ที่ 10%
คุณสมบัติผลิตภัณฑ์
- ระบบป้องกันความปลอดภัยสอดคล้องกับคำสั่ง 89/392/EEC เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงาน
- หน้าจอสัมผัสสี HMI และสถาปัตยกรรมควบคุมแบบกระจาย PLC เพื่อความเสถียรในการปฏิบัติงานที่ยอดเยี่ยม
- ความสูงที่ตกกระทบสามารถตั้งค่าได้อย่างอิสระในช่วง 200 มม. ถึง 2000 มม.
- กลไกป้องกันการกระแทกครั้งที่สองที่จับได้อย่างมีประสิทธิภาพ 100%
- เทคโนโลยีการดูดสุญญากาศสำหรับการปล่อยและจับค้อน
- ความเร็วในการตกของค้อนสูงถึง 2 ม./วินาที
- การปรับเทียบความสูงในการยกอัตโนมัติด้วยความแม่นยำภายใน ±1 มม.

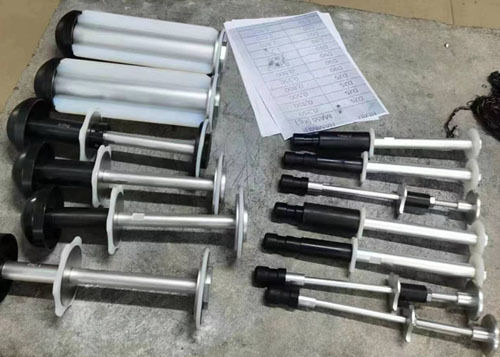

- หัวกระแทกเฉพาะสำหรับแต่ละระดับพลังงาน
การปฏิบัติตามมาตรฐาน
ISO3127, ISO 6603, ISO4422, ISO 11343, ISO 8256, ASTM D2444, ASTM D3763, ASTM D7136, EN 744, EN 1411 และมาตรฐานที่เทียบเท่า
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| รุ่น |
XJL-630S |
| อุณหภูมิแวดล้อม |
10°C-35°C |
| คุณภาพค้อนตก |
0.5 กก. - 16 กก. |
| เส้นผ่านศูนย์กลางค้อน |
D25 มม., D90 มม. ฯลฯ |
| ความเร็วในการยก |
2 ม./วินาที |
| ความสูงที่ตก |
10 มม. - 2000 มม., ข้อผิดพลาด ≤ ±2 มม. |
| เส้นผ่านศูนย์กลางของตัวอย่าง |
φ16 มม. - φ630 มม. |
| การเบี่ยงเบนของจุดศูนย์กลางการกระแทก |
≤2 มม. |
| การรองรับรูปตัววี |
120° |
| แหล่งจ่ายไฟ |
220VAC ±10% |
| ขนาดภายนอก |
715 มม. × 700 มม. × 3900 มม. |
| น้ำหนักสุทธิ |
480 กก. |
การสนับสนุนและบริการ
เราให้การสนับสนุนทางเทคนิคที่ครอบคลุมและบริการหลังการขาย รวมถึงการติดตั้งอุปกรณ์ การบำรุงรักษาตามปกติ การวินิจฉัยข้อผิดพลาด การแก้ไขปัญหา การสอบเทียบความแม่นยำ และโซลูชันทางเทคนิคที่ปรับแต่งได้ ทีมวิศวกรที่มีประสบการณ์ของเราพร้อมให้บริการตลอด 24 ชั่วโมงทุกวัน เพื่อตอบสนองต่อปัญหาทางเทคนิคหรือข้อสงสัยใดๆ
คำถามที่พบบ่อย
เครื่องทดสอบค้อนตกคืออะไร?
เครื่องทดสอบค้อนตกเป็นเครื่องมือทดสอบความแม่นยำที่ผลิตโดย JHH ในกรุงปักกิ่ง ประเทศจีน ส่วนใหญ่ใช้เพื่อกำหนดประสิทธิภาพการทนแรงกระแทกของวัสดุและผลิตภัณฑ์ต่างๆ
วัตถุประสงค์ของเครื่องทดสอบค้อนตกคืออะไร?
อุปกรณ์นี้ออกแบบมาเพื่อประเมินความทนแรงกระแทกของชิ้นงานทดสอบในเชิงปริมาณ โดยให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับการควบคุมคุณภาพผลิตภัณฑ์และการตรวจสอบประสิทธิภาพของวัสดุ
เครื่องทดสอบค้อนตกสามารถใช้กับผลิตภัณฑ์ใดได้บ้าง?
สามารถนำไปใช้อย่างแพร่หลายกับท่อต่างๆ รวมถึงท่อน้ำ PVC-U ท่อน้ำทิ้ง ท่อน้ำแรงดันต่ำ ท่อส่งแรงดันต่ำ ท่อโฟมแกน ท่อลูกฟูกผนังสองชั้น ท่อน้ำ PE รวมถึงแผ่นพลาสติกแข็ง
ความแม่นยำของเครื่องทดสอบค้อนตกคือเท่าใด?
เครื่องทดสอบค้อนตกมีความแม่นยำในการวัดสูงถึง 0.5%
พลังงานทดสอบสูงสุดของเครื่องทดสอบค้อนตกคือเท่าใด?
พลังงานทดสอบสูงสุดที่เครื่องทดสอบค้อนตกสามารถทำได้คือ 300J
