รายละเอียดสินค้า:
การชำระเงิน:
|
| ความสม่ำเสมอของอุณหภูมิ: | ±0.5℃ | โหมดการแสดงผล: | หน้าจอสัมผัส |
|---|---|---|---|
| ความเร็วของการไหล: | >0.9 ม./วินาที | จำนวนรอบ: | จำนวนครั้งใดก็ได้ตั้งแต่ 0 ถึง 100,000 |
| ความแม่นยำในการควบคุมอุณหภูมิ: | ตั้งค่า ±0.5°c | ชื่อสินค้า: | CHW-63M เครื่องทดสอบการไหลเวียนของน้ำเย็นและน้ำร้อนระบบท่อพลาสติก |
| วิธีการควบคุม: | การควบคุม PLC | ช่วงการควบคุมอุณหภูมิ: | 20°c ถึงอุณหภูมิห้อง (อุณหภูมิห้อง> 20°c) |
| เน้น: | เครื่องทดสอบท่อพลาสติก,อุปกรณ์ทดสอบการไหลเวียนของน้ำเย็น,เครื่องทดสอบระบบท่อส่งน้ำร้อน |
||

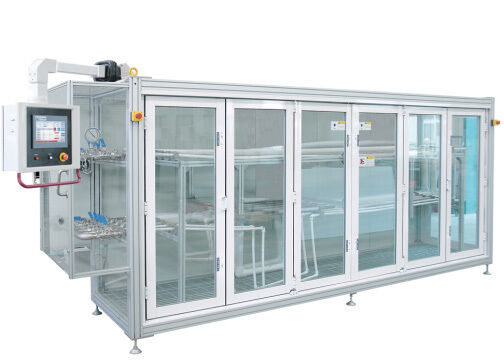

CHW-63M เครื่องทดสอบระบบท่อพลาสติก ระบบระจายน้ําเย็นและน้ําร้อน
สรุป:
1เครื่องทดสอบการไหลเวียนของน้ําร้อนและน้ําเย็นชุด CHW ได้ถูกออกแบบมาเพื่อการประเมินระบบท่อที่ประกอบด้วยท่อพลาสติกและอุปกรณ์ประกอบที่ประกอบขึ้นตามมาตรฐานระบบจะนําท่อไปใช้แรงกดภายในที่กําหนดไว้ โดยนําไปใช้ในระยะเวลาที่กําหนดไว้เมื่อครบวงจรการทดสอบที่จําเป็นแล้ว อุปกรณ์จะตรวจสอบท่อและอุปกรณ์ประกอบสําหรับการรั่วหรือความบกพร่องการแตก
2การทดสอบนี้เป็นการทดสอบความมั่นคงระยะยาว ชุดของตัวอย่างระบบท่อพลาสติกต้องใช้น้ําร้อนและน้ําเย็น 5,000 รอบโดยวัฏจักรละ 30 นาที (น้ําเย็น 15 นาที ตามด้วยน้ําร้อน 15 นาที)ดังนั้นการทดสอบต้องให้ความมั่นใจในการทํางานระยะยาวและการทํางานที่มั่นคงเครื่องทดสอบนี้ถูกผลิตตามสั่งโดยบริษัทของเรา สําหรับแบรนด์ยอดนิยมของยุโรปและไม่ได้แสดงปัญหาทางเทคนิคหรือคุณภาพใด ๆ ระหว่างปีของการใช้งานทั่วยุโรป
3อุปกรณ์นี้ประกอบด้วยส่วนประกอบหลักหลายส่วน: หน่วยดําเนินการแลกเปลี่ยนน้ําเย็น, หน่วยดําเนินการแลกเปลี่ยนน้ําร้อน, ห้องตัวอย่าง, และเครื่องทําความเย็นอุตสาหกรรมมีการออกแบบที่สวยงาม, โมดูลาร์อาร์คิทคัตรา, เทคโนโลยีที่ก้าวหน้า, ผลงานที่มั่นคง, คุณภาพที่น่าเชื่อถือ, และการใช้งานที่เป็นมิตรกับผู้ใช้
ลักษณะเครื่องมือ:
1โครงสร้างเปิด: น้ําอุณหภูมิสูงและความดันสูงมีอยู่ภายในตัวอย่างและท่อที่เชื่อมต่อ; อุปกรณ์มีการออกแบบถังความดันชั้นบรรยากาศที่ใช้กับท่อหมุนเวียนอื่น ๆ ทั้งหมดที่ทํางานในความดันชั้นบรรยากาศองค์ประกอบ เช่น ร่างซองและเซ็นเซอร์ทํางานภายใต้สภาพความดันปกติ, รับประกันการทํางานที่น่าเชื่อถือในระยะยาวของอุปกรณ์
2.การควบคุมวงจรปิดเต็ม: อุปกรณ์ใช้ระบบควบคุมดิจิตอลเต็มที่นําเข้าที่ให้การควบคุมวงจรปิดของความดันภายในระบบท่อทดสอบระบบควบคุมปรับปั๊มหมุนเวียนหลักและวาล์วควบคุมโดยอัตโนมัติโดยพารามิเตอร์ เช่น อุณหภูมิของของเหลว, เวลาทํางาน และอัตราการไหลของท่อเพื่อรักษาความดันภายในที่คงที่ในระบบทั้งหมดการให้ความมั่นคงว่าไม่มีการบดน้ําเกิดขึ้น แม้กระทั่งในช่วงการไหลของน้ําร้อนและน้ําเย็นที่สลับกัน.
3.การปรับเปลี่ยนแบบสมาร์ท: ระบบควบคุมปรับโดยอัตโนมัติตามอุณหภูมิน้ําเข้าและออกของท่อตัวอย่าง ระดับของของเหลวในถังน้ําเย็นและน้ําร้อนและระยะเวลาในการเปลี่ยนระหว่างโหมดเย็นและโหมดร้อนมันทํางานอย่างฉลาด วาล์วการกลับของถังทั้งสองเพื่อให้แน่ใจว่าน้ําเย็นส่วนใหญ่ไหลกลับไปที่ถังเย็นระหว่างการเปลี่ยนวงจรโดยความผันผวนของอุณหภูมิระหว่างถังยังคงต่ํากว่า 3 °Cส่งผลให้การบริโภคพลังงานต่ําในระหว่างการทํางานของระบบ
4การทํางานที่มีเสียงเสียงต่ํา: ท่อทดสอบมีเครื่องควบคุมการไหลของน้ําที่ออกแบบโดยอิสระโดยบริษัทของเรา
5.ระบบทําความเย็น: ใช้เครื่องทําความเย็นอุตสาหกรรมที่นําเข้าเป็นแหล่งความเย็นอุณหภูมิต่ําการใช้ระบบเย็นน้ํา-น้ํา เพื่อเพิ่มประสิทธิภาพการเย็นและรับประกันให้เครื่องปรับอากาศทํางานได้อย่างดีที่สุด, โดยปรับปรุงประสิทธิภาพการเย็นและยืดอายุการใช้งานของเครื่องทําความเย็นอุตสาหกรรมให้มากขึ้น
ติดตามมาตรฐาน:
|
เลขมาตรฐาน |
ชื่อมาตรฐาน |
|
ISO 10508 |
กฎระเบียบที่เกี่ยวข้องกับท่อและอุปกรณ์เสริมพลาสติกที่ใช้ในระบบน้ําร้อนและน้ําเย็น |
|
ISO 19893 |
ระบบท่อพลาสติก ท่อพลาสติกและอุปกรณ์ประกอบสําหรับน้ําร้อนและน้ําเย็น วิธีการทดสอบความต้านทานของชุดติดตั้งต่อการหมุนเวียนอุณหภูมิ |
|
.GB/T 19993-2005
|
วิธีการทดสอบสําหรับการหมุนเวียนทางความร้อนของระบบท่อระบายน้ําและระบายน้ําจากพลาสติกละลายร้อน และระบบต่อท่อ |
|
GB/T 18997.1-2003 |
ท่อความดันผสมอลูมิเนียมพลาสติก ส่วนที่ 1: ท่ออลูมิเนียมพลาสติกที่มีการผสมผสานท่ออลูมิเนียม |
|
GB/T 18997.2-2003 |
ท่อความดันผสมอลูมิเนียมพลาสติก ภาค 2: ท่ออลูมิเนียม ท่ออลูมิเนียมพลาสติกผสมผสาน |
|
GB/T 18742.2-2002 |
ระบบท่อพอลิโปรพีเลนสําหรับน้ําร้อนและน้ําเย็น ภาค 2: วัสดุท่อ |
|
GB/T 18742.3-2002 |
ระบบท่อโพลีโปรพีเลนสําหรับน้ําร้อนและน้ําเย็น ตอนที่ 3: อุปกรณ์ประกอบ |
|
GB/T 18992.2-2003 |
ระบบน้ําร้อนและน้ําเย็นที่ใช้วัสดุท่อพอลิเอเธลีน (PE-X) ที่เชื่อมต่อกัน |
|
GB/T 18993.2-2003 |
ระบบท่อโพลีวินิลเคลอริดเคลอรีน (PVC-C) สําหรับน้ําร้อนและน้ําเย็น ภาค 2: วัสดุท่อ |
|
GB/T 18993.3-2003 |
ระบบท่อโพลีวินิลเคลอริดเคลอรีน (PVC-C) สําหรับน้ําร้อนและน้ําเย็น ภาค 3: อุปกรณ์ติดตั้ง |
|
GB/T 18991-2003 |
ท่อพลาสติกเทอร์โมพลาสติกและส่วนประกอบสําหรับระบบน้ําร้อนและน้ําเย็น |
ปริมาตรเทคนิค:
|
โครงการ |
อัตราการแสดง |
|
|
ความดัน |
ระยะควบคุม |
0.40 Mpa ~1.20 Mpa |
|
ความแม่นยําของการควบคุม |
ค่าตั้ง ± 0.02 mpa (รวมกระบวนการเปลี่ยนจากเย็นเป็นร้อน) |
|
|
สถานีทดสอบ |
1?? 6 |
|
|
พื้นที่ตัดข้ามทั้งหมดที่วัดสูงสุด |
6200 mm2 (2 × φ63); สามารถกําหนดตามความต้องการ |
|
|
เวลาหมุนเวียนของน้ําร้อนและน้ําเย็น |
ตั้งแต่ช่วงปี 600 และ 1800 |
|
|
เวลาเปลี่ยนน้ําร้อนและน้ําเย็น |
≤ 60s |
|
|
จํานวนวงจร |
จํานวนใดๆ จาก 0 ถึง 100000 |
|
|
ความยาวสูงสุดของส่วนท่อตรงในตัวอย่าง |
3700 มม. |
|
|
โหมดการแสดง |
หน้าจอสัมผัส |
|
|
วิธีควบคุม |
การควบคุม PLC |
|
|
ความเร็วของการไหล |
> 0.9m/s |
|
|
หัวน้ํา |
คุณภาพของน้ํา |
น้ําสะอาด น้ําไม่ประกอบด้วยไอออน หรือน้ําอ่อน |
|
ความดันน้ําอัตโนมัติ |
> 0.05mpa |
|
|
ความผิดพลาดในการอ่านเครื่องแสดงอุณหภูมิ |
±0.2°C |
|
|
ความแตกต่างของอุณหภูมิระหว่างทางเข้าและทางออกของตัวอย่าง |
< 2°C |
|
|
ถังเก็บน้ําเย็น |
ระยะควบคุมอุณหภูมิ |
20°C ถึงอุณหภูมิห้อง (อุณหภูมิห้อง> 20°C) |
|
ความแม่นยําในการควบคุมอุณหภูมิ |
ค่าตั้ง ± 0.5°c |
|
|
ความเหมือนกันของอุณหภูมิ |
±0.5°C |
|
|
ถังน้ําร้อน |
ระยะควบคุมอุณหภูมิ |
อุณหภูมิห้อง 95°C |
|
ความแม่นยําในการควบคุมอุณหภูมิ |
ค่าตั้ง ± 0.5°c |
|
|
ความเหมือนกันของอุณหภูมิ |
±0.5°C |
|
|
แหล่ง |
380 ((1-15%) แวค380 ((1+10%) แวค 50hz 25kw |
|
|
มิติของกรอบ |
L5200 mm × W3200 mm × H2100 mm |
|
|
ขนาดของอุปกรณ์ |
L6000 mm × W4000 mm × H3000 mm |
|
|
น้ําหนักรวม |
3210kg |
|
