รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | อุปกรณ์ทดสอบท่อเพื่อทำการทดสอบแรงดันและวงจรอุณหภูมิในระยะยาวบนระบบและอุปกรณ์ท่อพลาสติก | ความสม่ำเสมอของอุณหภูมิ: | ±0.5℃ |
|---|---|---|---|
| โหมดการแสดงผล: | หน้าจอสัมผัส | ความเร็วของการไหล: | >0.9 ม./วินาที |
| จำนวนรอบ: | จำนวนครั้งใดก็ได้ตั้งแต่ 0 ถึง 100,000 | ความแม่นยำในการควบคุมอุณหภูมิ: | ตั้งค่า ±0.5°c |
| วิธีการควบคุม: | การควบคุม PLC | ช่วงการควบคุมอุณหภูมิ: | 20°c ถึงอุณหภูมิห้อง (อุณหภูมิห้อง> 20°c) |
| เน้น: | อุปกรณ์ทดสอบท่อสำหรับระบบพลาสติก,อุปกรณ์ทดสอบแรงดันแบบวงจรระยะยาว,การทดสอบวงจรอุณหภูมิสำหรับข้อต่อท่อ |
||

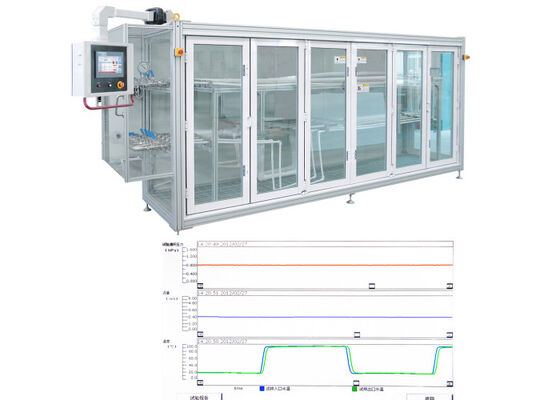

เครื่องทดสอบการหมุนเวียนน้ำร้อนและน้ำเย็นรุ่น CHW
ระบบทดสอบพิเศษนี้ประเมินประสิทธิภาพของระบบท่อและข้อต่อพลาสติกตามข้อกำหนดมาตรฐานที่เข้มงวด อุปกรณ์นี้ใช้แรงดันภายในที่กำหนดไว้ล่วงหน้ากับชิ้นงานทดสอบท่อในขณะที่ให้ความร้อนและเย็นสลับกันเป็นวงจรตามระยะเวลาการทดสอบที่กำหนดไว้ล่วงหน้า หลังจากเสร็จสิ้นวงจรการทดสอบที่จำเป็น ระบบจะตรวจสอบว่าท่อและข้อต่อที่ทดสอบมีข้อบกพร่องจากการรั่วซึมหรือการแตกหักหรือไม่
ขั้นตอนการทดสอบ: การตรวจสอบความเสถียรระยะยาวนี้ต้องการวงจรการหมุนเวียนน้ำร้อนและน้ำเย็น 5,000 รอบต่อชิ้นงานทดสอบระบบท่อพลาสติกแต่ละชิ้น แต่ละรอบใช้เวลา 30 นาที (การหมุนเวียนน้ำเย็น 15 นาที ตามด้วยการหมุนเวียนน้ำร้อน 15 นาที) ซึ่งต้องการการทำงานต่อเนื่องที่เชื่อถือได้ในระยะยาวและประสิทธิภาพที่เสถียรอย่างสม่ำเสมอจากอุปกรณ์ทดสอบ
เครื่องทดสอบนี้ผลิตขึ้นตามสั่งตามข้อกำหนดทางเทคนิคของยุโรปอย่างสมบูรณ์สำหรับแบรนด์ยุโรปที่มีชื่อเสียง และได้แสดงให้เห็นถึงข้อบกพร่องทางเทคนิคหรือคุณภาพเป็นศูนย์ตลอดระยะเวลาหลายปีของการใช้งานจริงในตลาดของยุโรป
ส่วนประกอบของระบบ: อุปกรณ์ประกอบด้วยส่วนประกอบการทำงานหลักสี่ส่วน: โมดูลการดำเนินการแลกเปลี่ยนน้ำเย็น, โมดูลการดำเนินการแลกเปลี่ยนน้ำร้อน, ห้องทดสอบชิ้นงาน, และเครื่องทำความเย็นอุตสาหกรรม มีการออกแบบรูปลักษณ์ที่สวยงาม, สถาปัตยกรรมโครงสร้างแบบโมดูลาร์, เทคโนโลยีการควบคุมที่ทันสมัย, ประสิทธิภาพการทำงานที่เสถียร, คุณภาพที่เชื่อถือได้, และการใช้งานที่ใช้งานง่ายและเข้าใจง่าย
| หมายเลขมาตรฐาน | ชื่อมาตรฐาน |
|---|---|
| ISO 10508 | ข้อบังคับที่เกี่ยวข้องสำหรับท่อและข้อต่อเทอร์โมพลาสติกที่ใช้ในระบบน้ำร้อนและน้ำเย็น |
| ISO 19893 | ระบบท่อพลาสติก -- ท่อและข้อต่อเทอร์โมพลาสติกสำหรับน้ำร้อนและน้ำเย็น -- วิธีทดสอบความต้านทานของชุดประกอบที่ติดตั้งต่อการเปลี่ยนแปลงอุณหภูมิ |
| GB/T 19993-2005 | วิธีทดสอบการเปลี่ยนแปลงอุณหภูมิของระบบท่อจ่ายน้ำและระบายน้ำพลาสติกแบบร้อนและระบบข้อต่อท่อ |
| GB/T 18997.1-2003 | ท่อแรงดันคอมโพสิตอลูมิเนียม-พลาสติก - ส่วนที่ 1: ท่ออลูมิเนียม-พลาสติกพร้อมการเชื่อมทับซ้อนของท่ออลูมิเนียม |
| GB/T 18997.2-2003 | ท่อแรงดันคอมโพสิตอลูมิเนียม-พลาสติก - ส่วนที่ 2: ท่ออลูมิเนียม-พลาสติกเชื่อมข้อต่อท่ออลูมิเนียม |
| GB/T 18742.2-2002 | ระบบท่อโพลีโพรพิลีนสำหรับน้ำร้อนและน้ำเย็น - ส่วนที่ 2: วัสดุท่อ |
| GB/T 18742.3-2002 | ระบบท่อโพลีโพรพิลีนสำหรับน้ำร้อนและน้ำเย็น ส่วนที่ 3: ข้อต่อ |
| GB/T 18992.2-2003 | ระบบน้ำร้อนและน้ำเย็นที่ใช้ท่อโพลีเอทิลีนเชื่อมขวาง (PE-X) - ส่วนที่ 2: วัสดุท่อ |
| GB/T 18993.2-2003 | ระบบท่อโพลีไวนิลคลอไรด์คลอรีน (PVC-C) สำหรับน้ำร้อนและน้ำเย็น - ส่วนที่ 2: วัสดุท่อ |
| GB/T 18993.3-2003 | ระบบท่อโพลีไวนิลคลอไรด์คลอรีน (PVC-C) สำหรับน้ำร้อนและน้ำเย็น - ส่วนที่ 3: ข้อต่อ |
| GB/T 18991-2003 | ท่อพลาสติกเทอร์โมพลาสติกและข้อต่อสำหรับระบบน้ำร้อนและน้ำเย็น |
| โครงการ | ดัชนี |
|---|---|
| ช่วงควบคุมแรงดัน | 0.40 Mpa ~1.20 Mpa |
| ความแม่นยำในการควบคุม | ค่าที่ตั้งไว้ ±0.02 mpa (รวมถึงกระบวนการสลับจากเย็นเป็นร้อน) |
| สถานีทดสอบ | 1-6 |
| พื้นที่หน้าตัดรวมสูงสุดที่วัดได้ | 6200 mm² (2 × φ63); สามารถปรับแต่งได้ตามคำขอ |
| เวลาหมุนเวียนสำหรับทั้งน้ำร้อนและน้ำเย็น | ตั้งค่าได้ระหว่าง 600 วินาที ถึง 1800 วินาที |
| เวลาสำหรับการสลับน้ำร้อนและน้ำเย็น | ≤60 วินาที |
| จำนวนรอบ | จำนวนครั้งตั้งแต่ 0 ถึง 100,000 |
| ความยาวสูงสุดของส่วนท่อตรงในตัวอย่าง | 3700 มม. |
| โหมดการแสดงผล | หน้าจอสัมผัส |
| วิธีการควบคุม | การควบคุม PLC |
| ความเร็วการไหล | >0.9 ม./วินาที |
| คุณภาพน้ำ | น้ำบริสุทธิ์, น้ำปราศจากไอออน, หรือน้ำอ่อน |
| แรงดันน้ำประปาอัตโนมัติ | ＞0.05mpa |
| ข้อผิดพลาดในการอ่านค่าแสดงผลอุณหภูมิ | ±0.2℃ |
| ความแตกต่างของอุณหภูมิระหว่างทางเข้าและทางออกของตัวอย่าง | ＜2℃ |
| ช่วงควบคุมอุณหภูมิถังเก็บน้ำเย็น | 20°c ถึงอุณหภูมิห้อง (อุณหภูมิห้อง > 20°c) |
| ความแม่นยำในการควบคุมอุณหภูมิน้ำเย็น | ค่าที่ตั้งไว้ ±0.5°c |
| ความสม่ำเสมอของอุณหภูมิน้ำเย็น | ±0.5°c |
| ช่วงควบคุมอุณหภูมิถังน้ำร้อน | อุณหภูมิห้องถึง 95°c |
| ความแม่นยำในการควบคุมอุณหภูมิน้ำร้อน | ค่าที่ตั้งไว้ ±0.5°c |
| ความสม่ำเสมอของอุณหภูมิน้ำร้อน | ±0.5°c |
| แหล่งพลังงาน | 380(1-15%)vac~380(1+10%)vac 50hz 25kw |
| ขนาดภายนอก | ย. 5200 มม. × ก. 3200 มม. × ส. 2100 มม. |
| ขนาดการติดตั้ง | ย. 6000 มม. × ก. 4000 มม. × ส. 3000 มม. |
| น้ำหนักรวม | 3210 กก. |
| ชื่อ | ปริมาณ |
|---|---|
| คอมพิวเตอร์หน้าจอสัมผัสอุตสาหกรรม | 1 หน่วย |
| ถังเก็บน้ำเย็น | 1 หน่วย |
| ถังน้ำร้อน | 1 หน่วย |

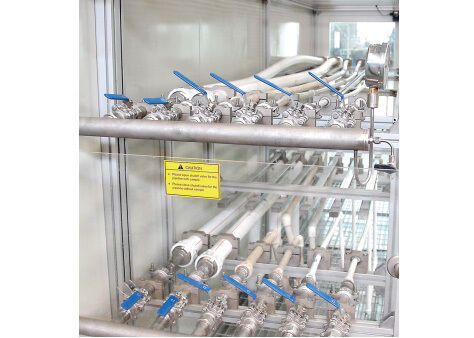

| ห้องทดสอบ | 1 ชุด |
| อุปกรณ์โหลดล่วงหน้า | 6 ชุด |
| ปั๊มแรงเหวี่ยงแบบหลายขั้นตอน | 1 ชุด |
| วาล์วโซลินอยด์แบบนิวแมติก | 4 |
| ปั๊มอินไลน์ | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 63.5 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 60.3 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 54 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 40 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 35 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 28 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 22 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 18 | 1 ชุด |
| อุปกรณ์จับยึด - แหวนครึ่ง 15 | 1 ชุด |
