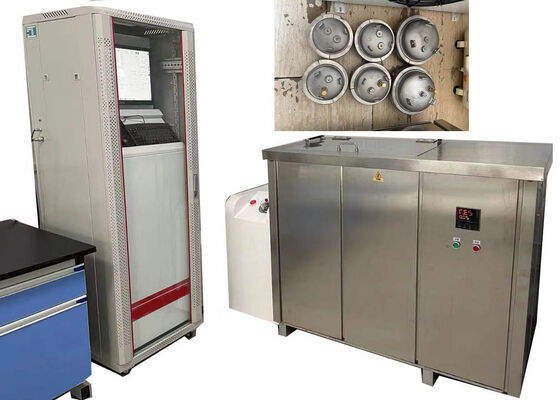

เครื่องทดสอบแรงดันไฮโดรสแตติกสำหรับท่อพลาสติก ISO 1167
อุปกรณ์ทดสอบระดับมืออาชีพนี้ออกแบบมาสำหรับการประเมินในห้องปฏิบัติการเพื่อกำหนดระยะเวลาความล้มเหลวภายใต้แรงดันไฮโดรสแตติกในระยะยาวและการอ่านค่าแรงดันระเบิดทันทีของตัวอย่างท่อพลาสติกและคอมโพสิตต่างๆ โดยใช้วิธีการเพิ่มแรงดันไฮดรอลิกอย่างต่อเนื่องเพื่อจำลองสภาวะการใช้งานจริง ตรวจสอบความทนทานต่อแรงดันไฮโดรสแตติกและคุณสมบัติการต้านทานการระเบิดของท่อ
ส่วนประกอบหลัก
ระบบควบคุมแรงดัน: ให้การควบคุมแรงดันที่แม่นยำตลอดวงจรการทดสอบ ครอบคลุมการกำหนดค่าพารามิเตอร์ การปรับแบบไดนามิกแบบเรียลไทม์ และการรักษาแรงดันให้คงที่ เพื่อให้มั่นใจว่าผลการทดสอบมีความน่าเชื่อถือและแม่นยำ
อุปกรณ์สร้างแรงดัน: ปั๊มแรงดันสูงแปลงของเหลวแรงดันต่ำให้เป็นของเหลวแรงดันสูงเพื่อจ่ายน้ำแรงดันสูงอย่างสม่ำเสมอตามที่ต้องการสำหรับการทดสอบ

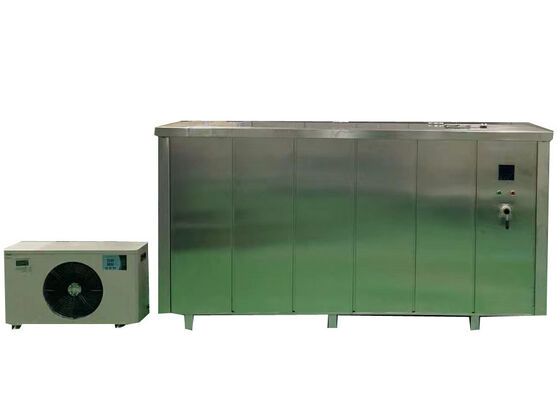

ถังสารตัวกลางอุณหภูมิคงที่: ควบคุมอุณหภูมิของสารตัวกลางทดสอบ (โดยทั่วไปคือน้ำ) เพื่อรักษาสภาวะอุณหภูมิที่ตั้งไว้ล่วงหน้า เนื่องจากอุณหภูมิมีอิทธิพลอย่างมากต่อประสิทธิภาพเชิงกลของท่อพลาสติก
อุปกรณ์ยึดตัวอย่าง (ฝาปิดปลาย): อุปกรณ์เหล่านี้ยึดตัวอย่างท่อให้แน่นเพื่อป้องกันการเคลื่อนที่ของตัวอย่างและการรั่วไหลของสารตัวกลางระหว่างการทดสอบ
หน่วยประมวลผลข้อมูลอัตโนมัติ: มีการคำนวณข้อมูลการทดสอบอัตโนมัติและรองรับการสร้างรายงานการทดสอบที่พิมพ์ออกมา
ประเภทท่อที่ใช้ได้
ท่อเทอร์โมพลาสติก: ซีรีส์โพลีโพรพิลีน (PP-R, PP-B, PPA), เกรดโพลีเอทิลีน (PE, PE-X), ชนิดโพลีไวนิลคลอไรด์ (PVC, UPVC, PVC-C)
ท่อคอมโพสิต: ตัวอย่างเช่น ท่อคอมโพสิตอะลูมิเนียม-พลาสติกที่รวมชั้นพลาสติกและโลหะเข้าด้วยกันเพื่อเพิ่มความแข็งแรงของโครงสร้างโดยรวม
มาตรฐานการปฏิบัติตามข้อกำหนด
อุปกรณ์นี้เป็นไปตามมาตรฐานสากลและระดับภูมิภาค รวมถึง ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 และ EN ISO 2507 - 2:2017
ข้อกำหนดความยาวอิสระของตัวอย่าง
| ประเภทตัวอย่าง |
ข้อกำหนดความยาวอิสระ |
| ตัวอย่างท่อรีดขึ้นรูป |
dn <315mm: ≥ 3dn และ ≥ 250 มม.; dn >315 มม.: ≥ 2dn |
| ตัวอย่างท่อฉีดขึ้นรูป |
dn <50mm: 3dn; 50 มม. ≤ dn ≤ 110 มม.: ≥ 140 มม. |
| ตัวอย่างประกอบพร้อมแรงดันไฮโดรสแตติก (ท่อสองท่อน) |
≥ 3dn และ ≥ 250 มม. (dn >315 มม.: ≥ 2dn หากความยาวขั้นต่ำไม่เป็นไปตามข้อกำหนด) |
| ตัวอย่างประกอบพร้อมแรงดันไฮโดรสแตติก (พร้อมข้อต่อ) |
≥ 2dn และ ≥ 150 มม.; dn >250 มม.: ≥ 1.5dn |
| ตัวอย่างประกอบพร้อมแรงดันไฮโดรสแตติก (ข้อต่อแบบอาน) |
≥ 100 มม. |
| ตัวอย่างประกอบที่ไม่มีแรงดันไฮโดรสแตติก |
= dn และ ≥ 150 มม. |
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| รุ่น |
XGY-10C |
| ช่วงเส้นผ่านศูนย์กลาง |
Φ8-1800 มม. |
| สถานี |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ฯลฯ (ปรับแต่งได้) |
| โหมดควบคุม |
ไมโครคอนโทรล, คอนโทรลแบบอุตสาหกรรมพีซี |
| โหมดแสดงผล |
จอสี LCD อุตสาหกรรมพีซี |
| โหมดจัดเก็บ |
จัดเก็บในพีซี |
| โหมดพิมพ์ |
เอาต์พุตเครื่องพิมพ์สี |
| ช่วงแรงดันทดสอบ |
0.1-10MPa |
| ความแม่นยำในการควบคุม |
±1% |
| ความละเอียดในการแสดงผล |
0.01MPa |
| ช่วงการทำงาน |
5%~100%FS |
| ข้อผิดพลาดในการบ่งชี้ |
±1% |
| ช่วงเวลาจับเวลา |
0~10000 ชม. |
| ความแม่นยำของตัวจับเวลา |
±0.1% |
| ความละเอียดของตัวจับเวลา |
1 วินาที |
| กำลังไฟ |
380V 50Hz สามเฟส สี่สาย 1.5KW |
| รุ่นฝาปิดปลาย |
ตั้งแต่ Φ8 ถึง 1800 มม. |
| ขนาดถังน้ำ |
ตามขนาดท่อ |
| ช่วงอุณหภูมิ |
15-95℃ |
| ขนาด (สามสถานี) |
715×625×1700(มม.) หรืออื่นๆ |
การสนับสนุนและบริการ
เรามีการสนับสนุนทางเทคนิคระดับมืออาชีพตลอดวงจรที่ปรับให้เหมาะกับเครื่องทดสอบแรงดันไฮโดรสแตติก ทีมงานมืออาชีพของเราให้บริการโซลูชันหลังการขายที่ครอบคลุม ได้แก่:
- การติดตั้งอุปกรณ์ที่สมบูรณ์และการทดสอบการใช้งาน ณ สถานที่
- การวินิจฉัยข้อผิดพลาดระดับมืออาชีพ การวิเคราะห์ทางเทคนิค และคำแนะนำการปฏิบัติงาน
- บริการซ่อมแซมอุปกรณ์อย่างเป็นระบบและการบำรุงรักษาตามปกติ
- การจัดหาอะไหล่แท้และชิ้นส่วนที่สึกหรอ
- บริการอัปเดตซอฟต์แวร์อย่างเป็นทางการและการอัปเกรดฟังก์ชัน
ด้วยการยึดมั่นในหลักการบริการของการสนับสนุนลูกค้าคุณภาพสูง ทีมงานของเราพร้อมเสมอที่จะตอบคำถามเกี่ยวกับผลิตภัณฑ์และเทคนิคทั้งหมดของคุณ
คำถามที่พบบ่อย
คำถามที่ 1: เครื่องทดสอบแรงดันไฮโดรสแตติกสำหรับท่อพลาสติกผลิตโดยแบรนด์ใด?
คำตอบที่ 1: เครื่องทดสอบแรงดันไฮโดรสแตติกมืออาชีพนี้มีแบรนด์ JHH โดยมีฐานการผลิตและผลิตที่เป็นอิสระตั้งอยู่ในกรุงปักกิ่ง ประเทศจีน
คำถามที่ 2: ฟังก์ชันการใช้งานหลักของเครื่องทดสอบแรงดันไฮโดรสแตติกสำหรับท่อพลาสติกคืออะไร?
คำตอบที่ 2: อุปกรณ์ทดสอบนี้ได้รับการพัฒนาอย่างมืออาชีพเพื่อประเมินประสิทธิภาพการต้านทานแรงดันไฮโดรสแตติกและความแข็งแรงในการระเบิดของผลิตภัณฑ์ท่อพลาสติกต่างๆ
คำถามที่ 3: ตัวอย่างที่สามารถทดสอบได้ประเภทใดบ้างที่ใช้ได้กับเครื่องทดสอบแรงดันไฮโดรสแตติกนี้?
คำตอบที่ 3: อุปกรณ์รองรับการทดสอบท่อพลาสติกและท่อคอมโพสิตที่หลากหลาย ครอบคลุมประเภทท่อหลัก ได้แก่ PP-R, PP-B, PP-A, PVC, PE และ PE-X
คำถามที่ 4: ความแม่นยำในการวัดของเครื่องทดสอบแรงดันไฮโดรสแตติกคือเท่าใด?
คำตอบที่ 4: เครื่องมือนี้มีความแม่นยำในการทดสอบสูง โดยมีข้อผิดพลาดความแม่นยำในการวัดเต็มสเกลควบคุมภายใน 0.1%
คำถามที่ 5: ช่วงแรงดันทดสอบสูงสุดของเครื่องทดสอบแรงดันไฮโดรสแตติกคือเท่าใด?
คำตอบที่ 5: อุปกรณ์นี้สามารถทำการทดสอบแรงดันได้สูงสุด 10Mpa เทียบเท่ากับ 100 บาร์ (1450 psi)
