รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | อุปกรณ์ทดสอบท่อเพื่อทำการทดสอบแรงดันและวงจรอุณหภูมิในระยะยาวบนระบบและอุปกรณ์ท่อพลาสติก | ความสม่ำเสมอของอุณหภูมิ: | ±0.5℃ |
|---|---|---|---|
| โหมดการแสดงผล: | หน้าจอสัมผัส | ความเร็วของการไหล: | >0.9 ม./วินาที |
| จำนวนรอบ: | จำนวนครั้งใดก็ได้ตั้งแต่ 0 ถึง 100,000 | ความแม่นยำในการควบคุมอุณหภูมิ: | ตั้งค่า ±0.5°c |
| วิธีการควบคุม: | การควบคุม PLC | ช่วงการควบคุมอุณหภูมิ: | 20°c ถึงอุณหภูมิห้อง (อุณหภูมิห้อง> 20°c) |
| เน้น: | อุปกรณ์ทดสอบท่อสำหรับระบบพลาสติก,อุปกรณ์ทดสอบวงจรแรงดันระยะยาว,การทดสอบวงจรอุณหภูมิสำหรับอุปกรณ์ท่อ |
||
อุปกรณ์พิเศษสำหรับการประเมินประสิทธิภาพของระบบท่อพลาสติกและข้อต่อผ่านการทดสอบวงจรแรงดันและอุณหภูมิอย่างเข้มงวด

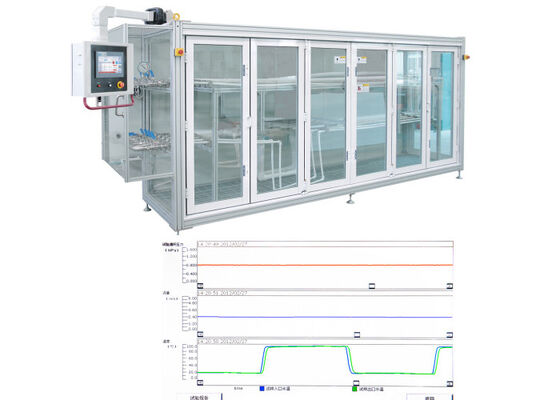

CHW Series เครื่องทดสอบการไหลเวียนของน้ำร้อนและน้ำเย็น
ระบบการทดสอบขั้นสูงนี้จะประเมินระบบและข้อต่อท่อพลาสติกตามข้อกำหนดมาตรฐานที่เข้มงวด อุปกรณ์นี้ใช้แรงดันภายในที่กำหนดไว้ล่วงหน้าในขณะที่ส่งชิ้นงานทดสอบด้วยวงจรอุณหภูมิร้อนและเย็นสลับกันตามระยะเวลาที่ขยายออกไป หลังจากเสร็จสิ้นรอบการทดสอบที่กำหนด ระบบจะตรวจสอบว่าส่วนประกอบที่ทดสอบมีข้อบกพร่องด้านการรั่วไหลหรือการแตกร้าวหรือไม่
ขั้นตอนการทดสอบนี้เป็นการตรวจสอบความเสถียรในระยะยาว โดยต้องใช้รอบการไหลเวียนของน้ำร้อนและน้ำเย็น 5,000 รอบต่อชุดชิ้นงานทดสอบ แต่ละรอบจะใช้เวลา 30 นาที (น้ำเย็น 15 นาทีตามด้วยน้ำร้อน 15 นาที) ซึ่งต้องการการทำงานในระยะยาวที่เชื่อถือได้และประสิทธิภาพที่สม่ำเสมอจากอุปกรณ์
ผลิตตามสั่งสำหรับตลาดยุโรปโดยปฏิบัติตามข้อกำหนดทางเทคนิคของยุโรป เครื่องจักรนี้ไม่พบข้อผิดพลาดทางเทคนิคหรือคุณภาพเป็นศูนย์ตลอดระยะเวลาหลายปีของการใช้งานจริง
อุปกรณ์ประกอบด้วยองค์ประกอบการทำงานหลักสี่ส่วน: โมดูลดำเนินการแลกเปลี่ยนน้ำเย็น โมดูลดำเนินการแลกเปลี่ยนน้ำร้อน ห้องทดสอบตัวอย่าง และเครื่องทำความเย็นอุตสาหกรรม โดยมีการออกแบบรูปลักษณ์ที่หรูหรา สถาปัตยกรรมแบบโมดูลาร์ เทคโนโลยีการควบคุมขั้นสูง ประสิทธิภาพการทำงานที่มั่นคง คุณภาพที่เชื่อถือได้ และการใช้งานที่ใช้งานง่าย
| หมายเลขมาตรฐาน | ชื่อมาตรฐาน |
|---|---|
| ISO 10508 | ท่อและข้อต่อเทอร์โมพลาสติกสำหรับระบบน้ำร้อนและน้ำเย็น |
| ไอเอสโอ 19893 | ระบบท่อพลาสติก - วิธีทดสอบความต้านทานของชุดประกอบที่ติดตั้งต่อการหมุนเวียนของอุณหภูมิ |
| GB/ที 19993-2005 | วิธีทดสอบสำหรับการหมุนเวียนความร้อนของระบบประปาและท่อระบายน้ำพลาสติกร้อนละลาย |
| GB/T 18997.1-2003 | ท่อแรงดันคอมโพสิตอลูมิเนียม - พลาสติก - ส่วนที่ 1: ท่ออลูมิเนียม - พลาสติกที่มีการเชื่อมทับซ้อนกัน |
| GB/T 18997.2-2003 | ท่อแรงดันคอมโพสิตอลูมิเนียม - พลาสติก - ส่วนที่ 2: ท่ออลูมิเนียมเชื่อมท่ออลูมิเนียม - พลาสติก |
| GB/T 18742.2-2002 | ระบบท่อโพรพิลีนสำหรับน้ำร้อนและน้ำเย็น - ส่วนที่ 2: วัสดุท่อ |
| GB/T 18742.3-2002 | ระบบท่อส่งน้ำร้อนและน้ำเย็นโพลีโพรพิลีนส่วนที่ 3: ฟิตติ้ง |
| GB/T 18992.2-2003 | ระบบน้ำร้อนและน้ำเย็นโดยใช้วัสดุท่อโพลีเอทิลีนเชื่อมขวาง (PE-X) |
| GB/T 18993.2-2003 | ระบบท่อคลอรีนโพลีไวนิลคลอไรด์ (PVC-C) - ส่วนที่ 2: วัสดุท่อ |
| GB/T 18993.3-2003 | ระบบท่อคลอรีนโพลีไวนิลคลอไรด์ (PVC-C) - ส่วนที่ 3: ข้อต่อ |
| GB/ที 18991-2003 | ท่อและฟิตติ้งพลาสติกเทอร์โมพลาสติกสำหรับระบบน้ำร้อนและน้ำเย็น |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงการควบคุมความดัน | 0.40 เมกะปาสคาล ~ 1.20 เมกะปาสคาล |
| ความแม่นยำในการควบคุมแรงดัน | ตั้งค่า ±0.02 MPa (รวมถึงการสลับเย็นไปร้อน) |
| สถานีทดสอบ | 1-6 |
| พื้นที่หน้าตัดรวมที่วัดได้สูงสุด | 6200 มม.² (2 × φ63); ปรับแต่งได้ |
| เวลาหมุนเวียน (น้ำร้อน/เย็น) | 600 ถึง 1800 (ปรับได้) |
| เวลาสลับน้ำร้อน/น้ำเย็น | ≤60วินาที |
| จำนวนรอบ | 0 ถึง 100,000 |
| ความยาวส่วนท่อตรงสูงสุด | 3700มม |
| โหมดการแสดงผล | หน้าจอสัมผัส |
| วิธีการควบคุม | การควบคุม PLC |
| ความเร็วของการไหล | >0.9 ม./วินาที |
| ข้อกำหนดด้านคุณภาพน้ำ | น้ำบริสุทธิ์ น้ำปราศจากไอออน หรือน้ำอ่อนตัว |
| แรงดันน้ำประปาอัตโนมัติ | >0.05 เมกะปาสคาล |
| ข้อผิดพลาดในการอ่านการแสดงอุณหภูมิ | ±0.2℃ |
| ความแตกต่างของอุณหภูมิ (ทางเข้า/ออก) | <2 ℃ |
| ช่วงอุณหภูมิถังน้ำเย็น | 20°C ถึงอุณหภูมิห้อง |
| ความแม่นยำของอุณหภูมิถังน้ำเย็น | ตั้งค่า ±0.5°C |
| อุณหภูมิถังน้ำเย็นสม่ำเสมอ | ±0.5℃ |
| ช่วงอุณหภูมิถังน้ำร้อน | อุณหภูมิห้องถึง 95°C |
| ความแม่นยำของอุณหภูมิถังน้ำร้อน | ตั้งค่า ±0.5°C |
| อุณหภูมิถังน้ำร้อนสม่ำเสมอ | ±0.5℃ |
| พาวเวอร์ซัพพลาย | 380(1-15%)VAC ~ 380(1+10%)VAC 50Hz 25kW |
| ขนาดเค้าร่าง | ยาว 5200 มม. × กว้าง 3200 มม. × สูง 2100 มม |
| ขนาดการติดตั้ง | ยาว 6000 มม. × กว้าง 4000 มม. × สูง 3000 มม |
| น้ำหนักรวม | 3210 กก |
| ส่วนประกอบ | ปริมาณ |
|---|---|
| คอมพิวเตอร์หน้าจอสัมผัสอุตสาหกรรม | 1 ยูนิต |
| ถังเก็บน้ำเย็น | 1 ยูนิต |
| ถังน้ำร้อน | 1 ยูนิต |

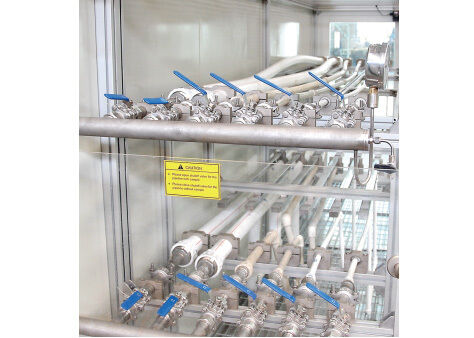

| ห้องทดสอบ | 1 ชุด |
| กำลังโหลดอุปกรณ์ล่วงหน้า | 6 ชุด |
| ปั๊มหอยโข่งชนิดหลายใบพัด | 1 ชุด |
| นิวเมติกโซลินอยด์วาล์ว | 4 |
| ปั๊มอินไลน์ | 1 ชุด |
| การแข่งขัน - ครึ่งวง 63.5 | 1 ชุด |
| การแข่งขัน - ครึ่งวงแหวน 60.3 | 1 ชุด |
| การแข่งขัน - 54 กึ่งวงแหวน | 1 ชุด |
| การแข่งขัน - 40 ครึ่งวงแหวน | 1 ชุด |
| การแข่งขัน - 35 กึ่งวงแหวน | 1 ชุด |
| การแข่งขัน - 28 กึ่งวงแหวน | 1 ชุด |
| การแข่งขัน - 22 ครึ่งวงแหวน | 1 ชุด |
| การแข่งขัน - 18 กึ่งวงแหวน | 1 ชุด |
| การแข่งขัน - 15 ครึ่งวงแหวน | 1 ชุด |
